Mô tả Sản phẩm

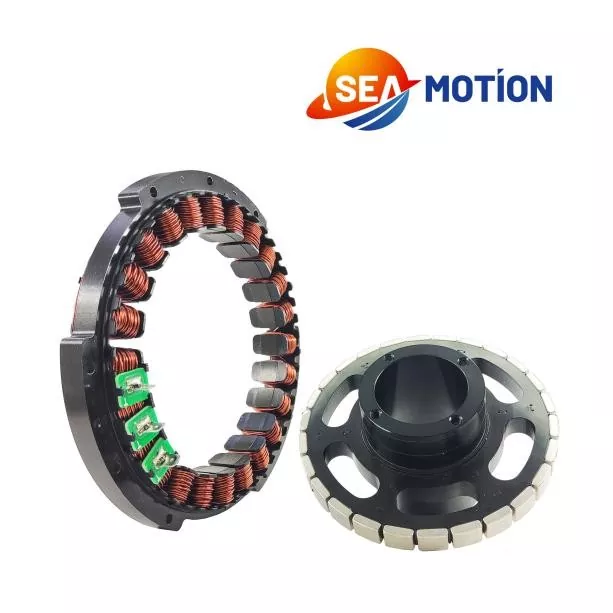

Động cơ không khung là động cơ truyền động trực tiếp đồng bộ nam châm vĩnh cửu không có vỏ, không có ổ trục và không có trục. Nó chỉ bao gồm một stato và một rôto, được gắn trực tiếp vào thiết bị như một phần của cấu trúc và có mật độ mô-men xoắn cao, phản ứng ngược bằng 0 và phản ứng động cao.

Đội ngũ kỹ thuật của chúng tôi sẽ đánh giá yêu cầu của khách hàng và lựa chọn nhà cung cấp phù hợp. Chúng tôi sẽ làm việc với nhóm R&D của nhà cung cấp để thiết kế và xác nhận việc lựa chọn sản phẩm hoặc mạch từ. Sau khi hoàn thiện giải pháp, chúng tôi sẽ tiến hành mô phỏng để đảm bảo độ tin cậy và khả năng kiểm soát của toàn bộ quá trình.

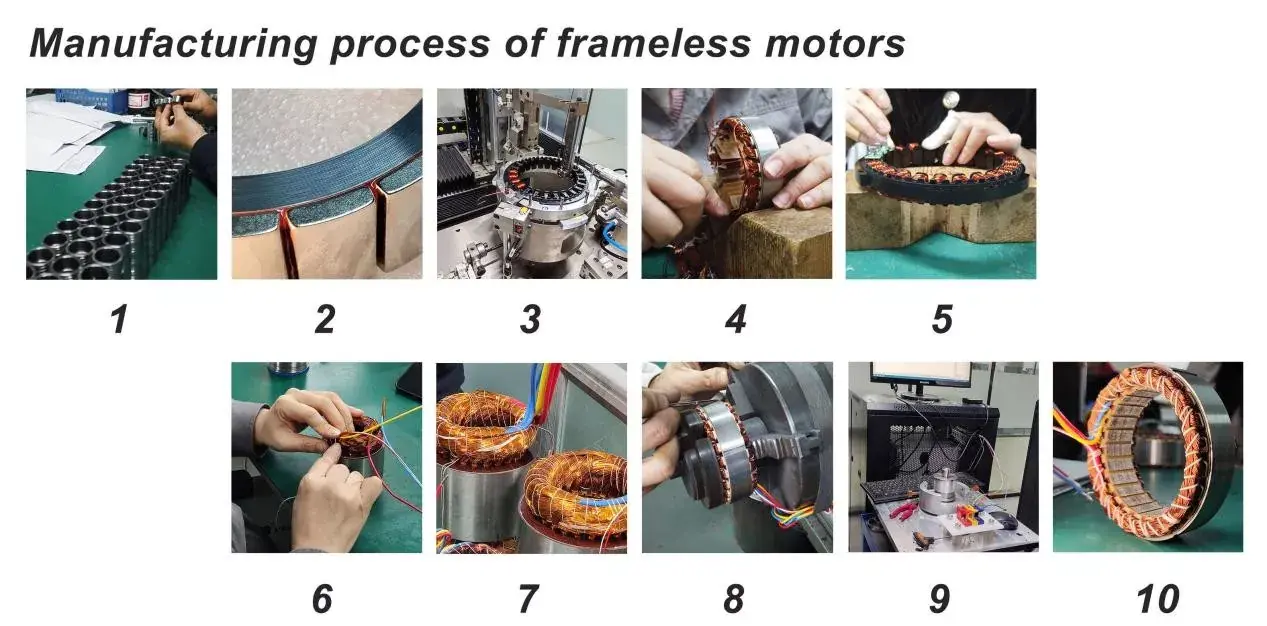

Tiếp đến là quy trình sản xuất phức tạp. Chúng tôi đã đơn giản hóa quy trình sản xuất động cơ không khung thành mười bước. Sau đây là quy trình sản xuất động cơ không khung:

1. Kiểm tra vật liệu, rôto của động cơ không khung yêu cầu gia công chính xác.

2.Để gắn các tấm từ tính mạnh, sử dụng chất kết dính kỵ khí. Một số rôto tốc độ cao có một lớp sợi carbon gắn bên ngoài các tấm từ tính mạnh để ngăn các tấm này bị văng ra do lực ly tâm quá mức.

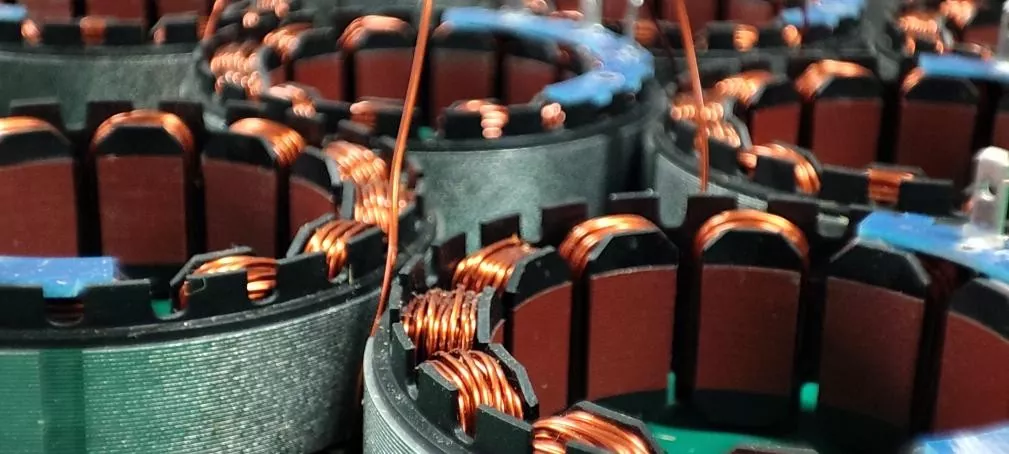

3. Máy cuộn dây tự động thực hiện công việc cuộn dây của stato.

4.Đối với một số sản phẩm lô nhỏ hoặc sản phẩm tùy chỉnh có yêu cầu cao về cuộn dây, việc cuộn dây thủ công là cần thiết. Cuộn dây bằng tay là một công việc mang tính kỹ thuật cao.

5. Sắp xếp các cuộn dây. Dụng cụ bằng gỗ mềm sẽ được sử dụng ở đây để tránh làm hỏng lớp sơn bóng cách điện trên bề mặt cuộn dây.

6. Hàn, liên quan đến việc hàn các cuộn dây vào dây dẫn hoặc bảng giao diện PCB.

7. Quá trình đổ keo cần được thực hiện trong môi trường chân không để ngăn không khí lọt vào, sau đó phải nướng trong lò.

8. Loại bỏ mọi chất kết dính còn sót lại trên bề mặt của tấm nam châm stato.

9. Kiểm tra bao gồm kiểm tra tính liên tục ba pha, kiểm tra tải, v.v.

10.Thành phẩm

Thông số sản phẩm

Chúng tôi có thể cung cấp các mẫu cuộn dây khác nhau, thiết kế mạch từ, phương pháp đóng gói và phương pháp nối dây theo nhu cầu của khách hàng. Dưới đây là các thông số cho sản phẩm tiêu chuẩn của chúng tôi.

Người mẫu	Điện áp định mức Vdc	Tốc độ định mức vòng/phút	Mô men xoắn định mức N·m	Công suất định mức W	Dòng điện định mức A	Dòng điện đỉnh A	Mô-men xoắn cực đại N·m	Kế Vrms/krpm	Ω	mH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220Vac	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220Vac	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220Vac	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380Vac	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220Vac	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220Vac	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

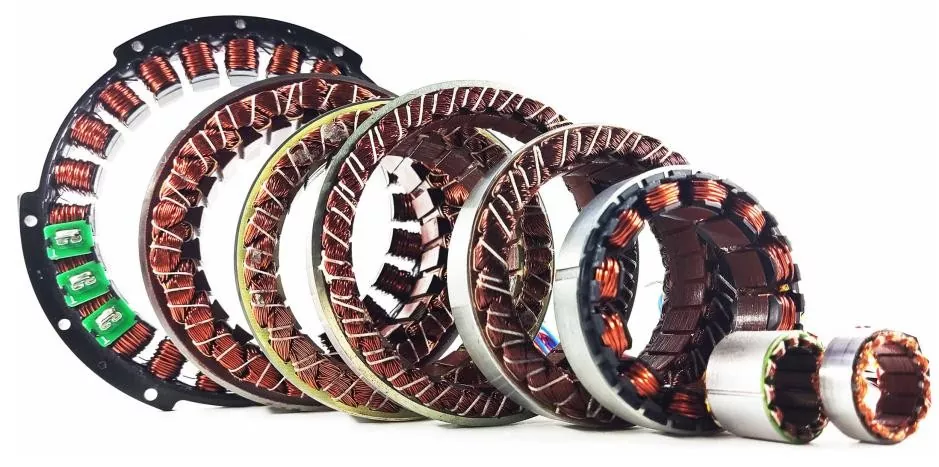

Đường kính 175-out 175mm Động cơ tiêu chuẩn có thể được tùy chỉnh với đường kính ngoài từ 12mm đến 600mm. Đối với động cơ mô-men xoắn không khung lớn hơn và chuyên dụng hơn, vui lòng tham khảo ý kiến đội ngũ bán hàng của chúng tôi.

Tính năng sản phẩm và ứng dụng

Ưu điểm của động cơ không khung như sau:

1. Mật độ mô-men xoắn cao: Mô-men xoắn gấp 2-3 lần so với động cơ servo thông thường trong cùng một thể tích, với đặc tính mô-men xoắn cao, tốc độ thấp tuyệt vời.

2. Không phản ứng dữ dội + độ chính xác cao: Không cần hộp số/không khớp nối, độ chính xác lặp lại lên tới ±1 cung giây, độ cứng cao và khả năng chống nhiễu mạnh.

3. Đáp ứng động cực cao: Quán tính rôto cực thấp, tần số đáp ứng > 1kHz, thích hợp cho việc dừng khởi động tốc độ cao và đảo chiều thường xuyên.

4. Nhỏ gọn và nhẹ: Loại bỏ các bộ phận vỏ và bộ truyền động giúp giảm thể tích/trọng lượng từ 30%–50%, tạo điều kiện thuận lợi cho hệ thống cáp rỗng.

5. Tuổi thọ cao và không cần bảo trì: Không có chổi than, không bị mòn bánh răng, tuổi thọ lên tới hàng chục nghìn giờ, chỉ có vòng bi là vật tư tiêu hao.

6. Thiết kế linh hoạt: Đường kính ngoài, đường kính trong và chiều dài có thể được tùy chỉnh theo hình dạng thiết bị, hỗ trợ các lỗ rỗng (đối với đường cáp/đường ống).

Các ứng dụng cụ thể bao gồm:

1. Robot hình người/Robot hợp tác: Điều khiển bằng khớp (nhẹ, dây rỗng, mô-men xoắn cao).

2. Thiết bị bán dẫn/Bảng điều khiển: Giai đoạn wafer, máy in thạch bản, giai đoạn quay chính xác.

3. Thiết bị y tế: Robot phẫu thuật, máy chụp CT/MRI.

4. Hàng không vũ trụ: Động cơ servo, ăng-ten vệ tinh, vỏ quang điện tử.

5. Máy công cụ CNC: Giai đoạn quay dẫn động trực tiếp, trục xoay tốc độ cao, liên kết năm trục.

Chi Tiết sản xuất và kích thước/mm

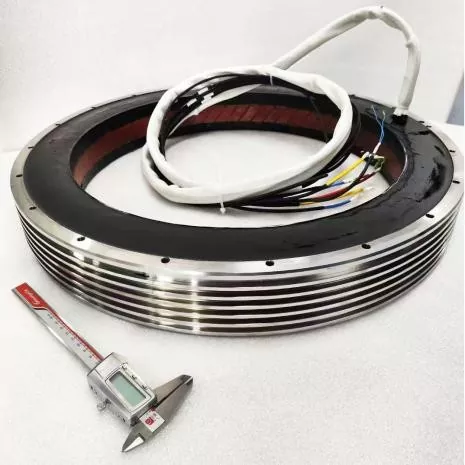

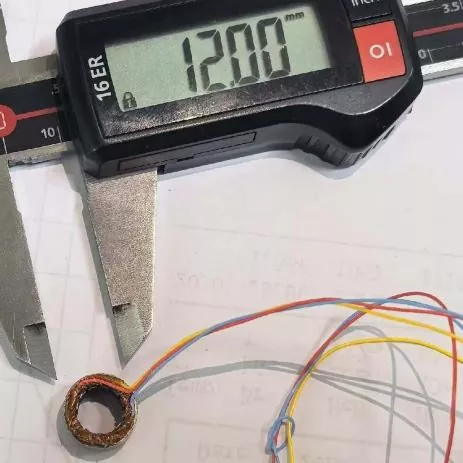

Bên cạnh các sản phẩm công nghiệp tiêu chuẩn, chúng tôi chấp nhận các đơn đặt hàng động cơ không khung tùy chỉnh. Kích thước tùy chỉnh của chúng tôi dao động từ đường kính ngoài tối thiểu là 12mm đến 600mm.
