Động cơ mô-men xoắn không khung

Là nhà sản xuất chuyên nghiệp của Trung Quốc và là nhà phân phối khu vực được ủy quyền, SEA MOTION cung cấp các giải pháp Động cơ mô-men xoắn không khung có hiệu suất cao, có thể tùy chỉnh cho các ngành công nghiệp có độ chính xác cao cấp. Kể từ năm 2019, chúng tôi đã hợp tác với các thương hiệu nổi tiếng toàn cầu và các nhà sản xuất cao cấp trong nước, phục vụ các trường đại học, viện nghiên cứu và doanh nghiệp sản xuất hàng đầu với chất lượng đáng tin cậy đã được chứng minh.

Gửi yêu cầu

Mô tả Sản phẩm

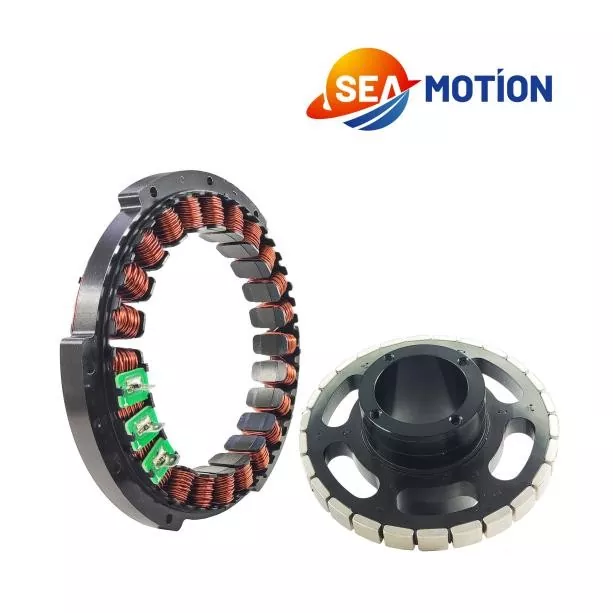

Động cơ mô-men xoắn không khung SEA MOTION là sản phẩm động cơ truyền động trực tiếp cốt lõi được thiết kế cho các tình huống công nghiệp nhẹ, năng động cao và có độ chính xác cao, phá vỡ hoàn toàn các hạn chế về hiệu suất của động cơ servo truyền thống có cấu trúc truyền bánh răng. Dòng động cơ này loại bỏ lớp vỏ và bộ phận truyền động dư thừa, mang lại những ưu điểm vượt trội về mật độ mô-men xoắn, độ chính xác định vị và phản hồi động. Được trang bị thiết kế quán tính rôto cực thấp, nó hỗ trợ khởi động-dừng tần số cao và chuyển mạch nhanh, đạt được đầu ra mô-men xoắn cao và tốc độ thấp ổn định. Dựa vào nhiều năm kinh nghiệm trong ngành và hệ thống chuỗi cung ứng phân cấp hoàn hảo, SEA MOTION tích hợp các nhà sản xuất động cơ mô-men xoắn không khung chất lượng cao với các thế mạnh khác biệt. Chúng tôi hợp tác với các nhà máy định hướng R&D để sản xuất các động cơ đặc biệt lô nhỏ tùy chỉnh và các nhà sản xuất sản xuất hàng loạt được tiêu chuẩn hóa với hệ thống QC nghiêm ngặt để đảm bảo tính nhất quán tuyệt vời của sản phẩm. Tất cả các sản phẩm đều trải qua quá trình kiểm tra hiệu suất và kiểm tra chất lượng nghiêm ngặt. Dù cho các dự án R&D được cá nhân hóa hay mua sắm công nghiệp quy mô lớn, chúng tôi đều có thể cung cấp các giải pháp điều khiển chuyển động được tối ưu hóa, cân bằng chất lượng sản phẩm, chi phí và hiệu quả giao hàng cho khách hàng toàn cầu.

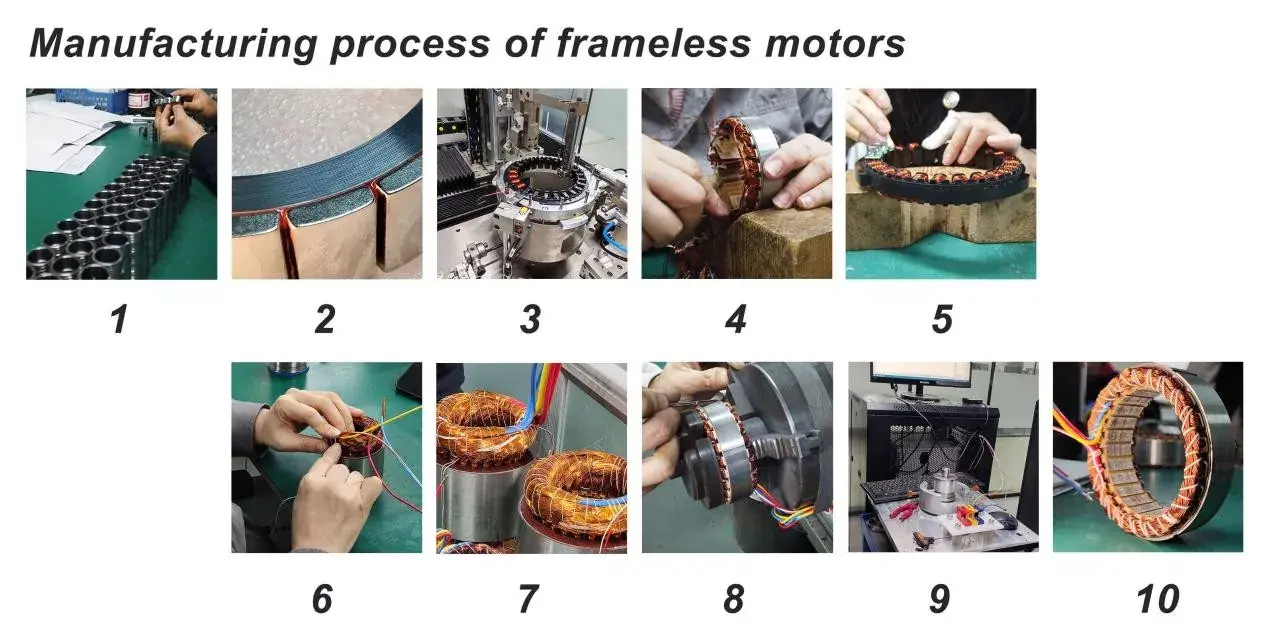

Sau đây là quy trình sản xuất động cơ không khung:

1. Kiểm tra vật liệu, rôto của động cơ không khung yêu cầu gia công chính xác.

2.Để gắn các tấm từ tính mạnh, sử dụng chất kết dính kỵ khí. Một số rôto tốc độ cao có một lớp sợi carbon gắn bên ngoài các tấm từ tính mạnh để ngăn các tấm này bị văng ra do lực ly tâm quá mức.

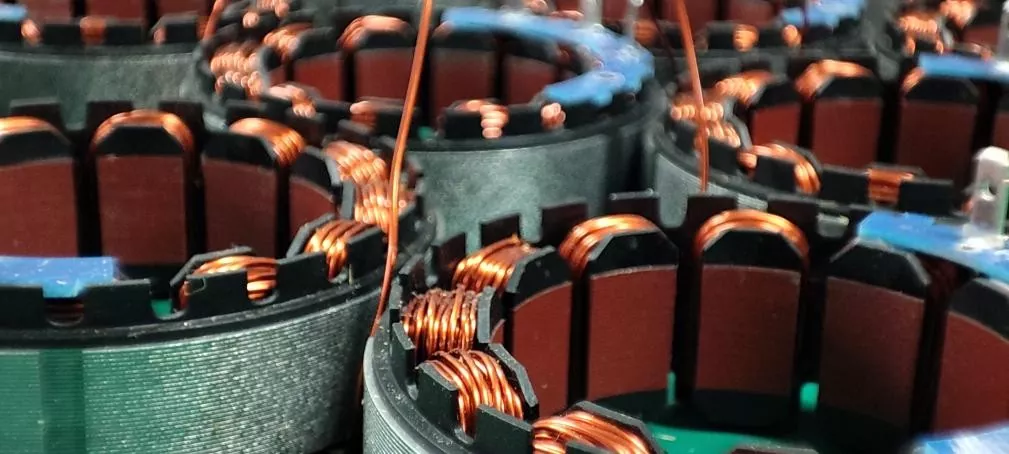

3. Máy cuộn dây tự động thực hiện công việc cuộn dây của stato.

4.Đối với một số sản phẩm lô nhỏ hoặc sản phẩm tùy chỉnh có yêu cầu cao về cuộn dây, việc cuộn dây thủ công là cần thiết. Cuộn dây bằng tay là một công việc mang tính kỹ thuật cao.

5. Sắp xếp các cuộn dây. Dụng cụ bằng gỗ mềm sẽ được sử dụng ở đây để tránh làm hỏng lớp sơn bóng cách điện trên bề mặt cuộn dây.

6. Hàn, liên quan đến việc hàn các cuộn dây vào dây dẫn hoặc bảng giao diện PCB.

7. Quá trình đổ keo cần được thực hiện trong môi trường chân không để ngăn không khí lọt vào, sau đó phải nướng trong lò.

8. Loại bỏ mọi chất kết dính còn sót lại trên bề mặt của tấm nam châm stato.

9. Kiểm tra bao gồm kiểm tra tính liên tục ba pha, kiểm tra tải, v.v.

10.Thành phẩm

Đặc điểm kỹ thuật

Chúng tôi có thể cung cấp các mẫu cuộn dây khác nhau, thiết kế mạch từ, phương pháp đóng gói và phương pháp nối dây theo nhu cầu của khách hàng. Dưới đây là các thông số cho sản phẩm tiêu chuẩn của chúng tôi.

Người mẫu	Điện áp định mức Vdc	Tốc độ định mức vòng/phút	Mô men xoắn định mức N·m	Công suất định mức W	Dòng điện định mức A	Dòng điện đỉnh A	Mô-men xoắn cực đại N·m	Kế Vrms/krpm	Ω	mH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220Vac	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220Vac	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220Vac	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380Vac	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220Vac	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220Vac	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

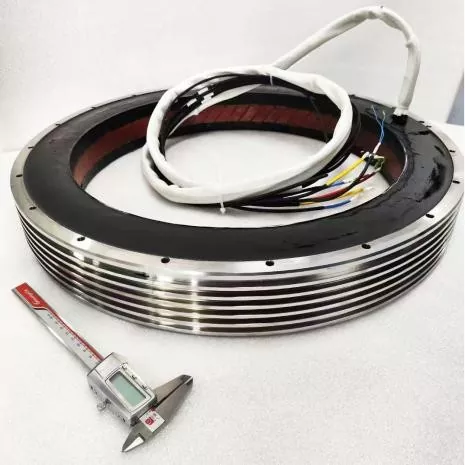

Đường kính 175-out 175mm Động cơ tiêu chuẩn có thể được tùy chỉnh với đường kính ngoài từ 12mm đến 600mm. Đối với động cơ mô-men xoắn không khung lớn hơn và chuyên dụng hơn, vui lòng tham khảo ý kiến đội ngũ bán hàng của chúng tôi.

Tính năng sản phẩm và ứng dụng

Động cơ mô-men xoắn không khung SEA MOTION tự hào có hiệu suất toàn diện vượt trội, phù hợp với các tình huống sản xuất có độ chính xác cao. Nó có mật độ mô-men xoắn cực cao, cung cấp mô-men xoắn gấp 2-3 lần động cơ servo thông thường ở cùng mức âm lượng với hiệu suất mô-men xoắn tuyệt vời ở tốc độ thấp. Cấu trúc không có hộp số và không có khớp nối tạo ra phản ứng ngược bằng 0 và độ chính xác cao, với độ chính xác định vị lặp đi lặp lại lên tới ±1 cung giây, cải thiện đáng kể độ cứng của cấu trúc và khả năng chống nhiễu. Với tần số đáp ứng trên 1kHz và quán tính rôto cực thấp, nó hỗ trợ hoạt động năng động cực cao. Nó cũng giảm được 30%-50% về thể tích và trọng lượng, hỗ trợ hệ thống dây điện rỗng, đồng thời có tuổi thọ dài và hoạt động không cần bảo trì. Được áp dụng rộng rãi trong các lĩnh vực cốt lõi cao cấp, nó phục vụ các tình huống truyền động chung cho robot hình người và cộng tác với thiết kế nhẹ và rỗng. Nó cũng được sử dụng rộng rãi trong các thiết bị bán dẫn và bảng điều khiển chính xác như nền tảng wafer và máy in thạch bản, robot phẫu thuật y tế và thiết bị quét, bánh răng lái hàng không vũ trụ và vỏ quang điện, cũng như bàn xoay truyền động trực tiếp của máy công cụ CNC và thiết bị liên kết năm trục, hỗ trợ nâng cấp thông minh công nghiệp có độ chính xác cao.

Chi Tiết sản xuất và kích thước/mm

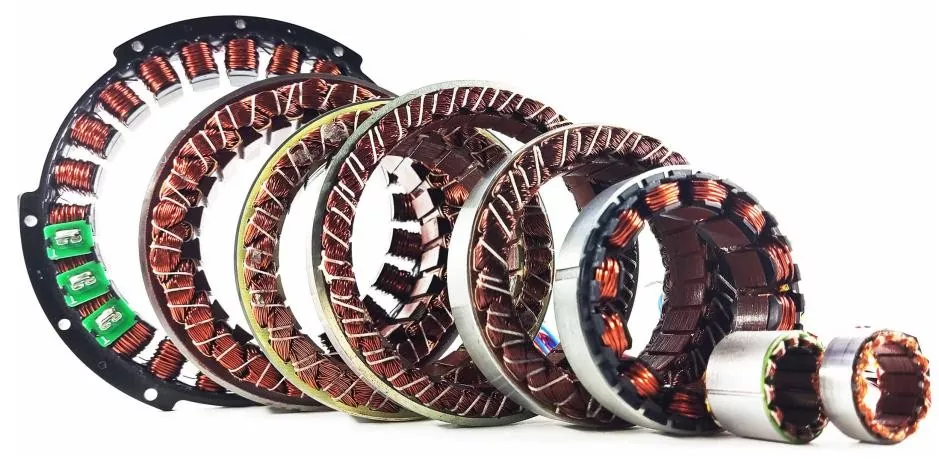

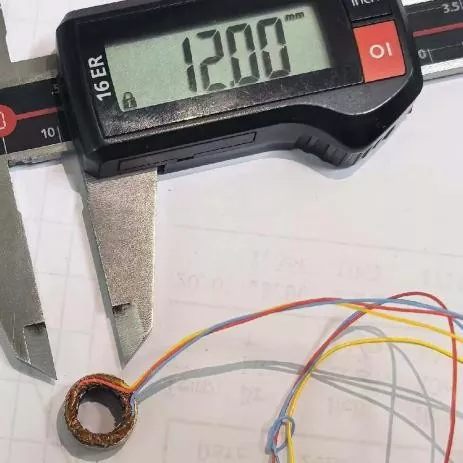

Bên cạnh các sản phẩm công nghiệp tiêu chuẩn, chúng tôi chấp nhận các đơn đặt hàng động cơ không khung tùy chỉnh. Kích thước tùy chỉnh của chúng tôi dao động từ đường kính ngoài tối thiểu là 12mm đến 600mm.
