Côn Sơnphát triển các giải pháp điều khiển chuyển động cho các môi trường công nghiệp đòi hỏi khắt khe, bao gồm cảBộ mã hóa hạng nặng EtherNET IPcho phản hồi vị trí được nối mạng. Với vỏ 58 mm, độ phân giải một vòng lên tới 18 bit, đường truyền 100 Mbit và khả năng bảo vệ công nghiệp mạnh mẽ, bộ mã hóa này được thiết kế cho các ứng dụng cần có phản hồi chính xác và giao tiếp đáng tin cậy.
Bộ mã hóa hạng nặng EtherNET IP kết hợp cảm biến vị trí tuyệt đối với giao tiếp Ethernet công nghiệp, cho phép các hệ thống tự động hóa nhận dữ liệu vị trí quay đáng tin cậy đồng thời đơn giản hóa việc tích hợp vào các kiến trúc điều khiển nối mạng. Các ứng dụng công nghiệp nặng hiện đại đòi hỏi nhiều hơn phản hồi cơ bản: thiết bị có thể phải đối mặt với rung động, bụi, hơi ẩm, nhiễu điện từ, dao động nhiệt độ và tải cơ học liên tục. Do đó, bộ mã hóa được thiết kế phù hợp phải cân bằng giữa độ phân giải, hiệu suất truyền thông, độ bền cơ học và tính linh hoạt khi lắp đặt. Hướng dẫn này giải thích cách hoạt động của các bộ mã hóa công suất lớn dựa trên EtherNET/IP, các ưu điểm kỹ thuật chính, thông số kỹ thuật quan trọng, lĩnh vực ứng dụng và các cân nhắc lựa chọn.
Mục lục
- Bộ mã hóa hạng nặng EtherNET IP là gì?
- Tại sao EtherNET/IP lại quan trọng đối với điều khiển chuyển động hạng nặng?
- Các tính năng kỹ thuật chính là gì?
- Thông số kỹ thuật chính trong nháy mắt
- Nó được sử dụng ở đâu?
- Bạn nên chọn bộ mã hóa phù hợp như thế nào?
- Câu hỏi thường gặp
- Phần kết luận

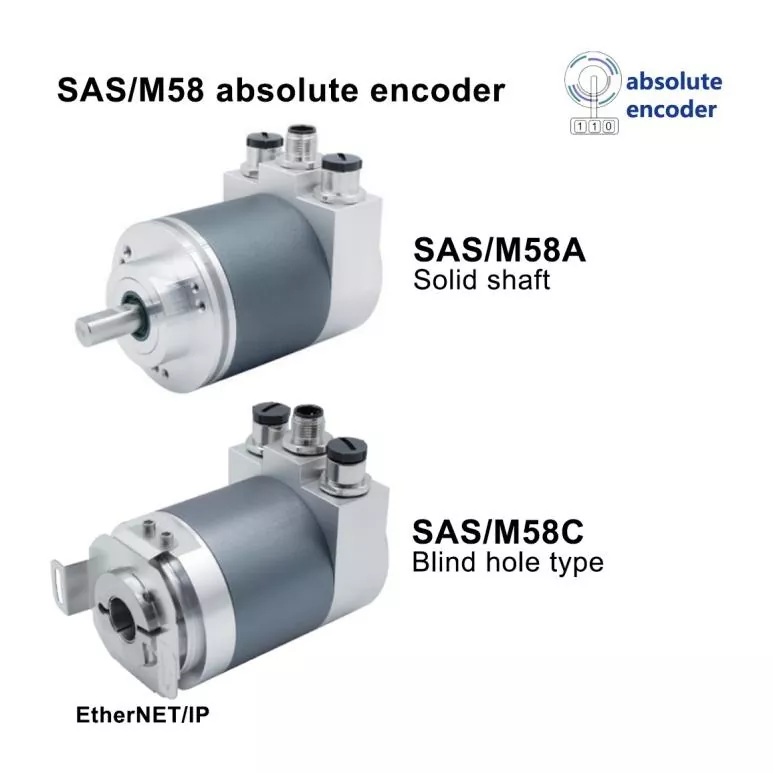

Bộ mã hóa hạng nặng EtherNET IP là gì?
Bộ mã hóa hạng nặng EtherNET IP là một bộ mã hóa quay công nghiệp được thiết kế để đo vị trí trục và truyền thông tin đó thông qua mạng Ethernet công nghiệp EtherNet/IP. Không giống như các thiết bị phản hồi gia tăng cơ bản, bộ mã hóa tuyệt đối có thể cung cấp thông tin vị trí xác định mà không yêu cầu hệ thống điều khiển tái tạo lại vị trí chỉ từ các xung.
Đối với các hệ thống tự động hóa đòi hỏi khắt khe, sự kết hợp giữa cảm biến từ tính tuyệt đối và giao tiếp dựa trên Ethernet cung cấp một cách thiết thực để kết nối máy móc quay với PLC, bộ điều khiển và các thiết bị nối mạng khác. Thiết kế 58 mm được Kunshan mô tả hỗ trợ cả phép đo vị trí một vòng và nhiều vòng, trong khi độ phân giải có thể định cấu hình cho phép hệ thống phản hồi phù hợp với các yêu cầu điều khiển chuyển động khác nhau.
Bộ mã hóa sử dụng công nghệ cảm ứng từ có độ chính xác cao và hỗ trợ tốc độ truyền EtherNet/IP tối đa là 100 Mbit. Các chức năng lập trình của nó có thể bao gồm độ phân giải, cơ sở thời gian, tốc độ, giá trị đặt trước, hướng đếm và địa chỉ IP, giúp các kỹ sư linh hoạt hơn trong quá trình vận hành và tích hợp hệ thống.
Tại sao EtherNET/IP lại quan trọng đối với điều khiển chuyển động hạng nặng?
Máy móc công nghiệp ngày càng được kết nối thông qua mạng lưới truyền thông. Thay vì coi mỗi cảm biến là một thành phần biệt lập, kiến trúc tự động hóa hiện đại trao đổi dữ liệu giữa các bộ mã hóa, PLC, ổ đĩa, HMI và hệ thống giám sát.
EtherNet/IP đặc biệt hữu ích khi bộ mã hóa phải trở thành một phần của cơ sở hạ tầng Ethernet công nghiệp lớn hơn. Bộ mã hóa có thể truyền thông tin vị trí qua mạng, hỗ trợ giám sát tập trung và điều khiển máy phối hợp.
- Tích hợp mạng:Giao tiếp Ethernet cho phép bộ mã hóa trở thành một phần của kiến trúc tự động hóa được kết nối.
- Mở rộng linh hoạt:Các thiết bị nối mạng có thể được tích hợp vào các hệ thống điều khiển lớn hơn khi yêu cầu về thiết bị tăng lên.
- Phản hồi vị trí kỹ thuật số:Thông tin vị trí tuyệt đối hỗ trợ giám sát chính xác máy quay.
- Chẩn đoán từ xa:Truyền thông mạng có thể làm cho trạng thái thiết bị và thông tin phản hồi dễ tiếp cận hơn với các hệ thống điều khiển.
- Giảm độ phức tạp của hệ thống dây điện:Kiến trúc Ethernet công nghiệp có thể đơn giản hóa việc giao tiếp so với nhiều kết nối tín hiệu riêng lẻ.
Những lợi thế này trở nên đặc biệt có giá trị trong gia công thép, sản xuất hóa dầu, khai thác mỏ, hệ thống nâng hạ và các môi trường khác nơi máy móc phải hoạt động liên tục và đáng tin cậy.
Các tính năng kỹ thuật chính là gì?
1. Phản hồi vị trí tuyệt đối có độ phân giải cao
Bộ mã hóa hỗ trợ độ phân giải một lượt lên tới 18 bit và độ phân giải nhiều lượt lên tới 14 bit. Độ phân giải cao hơn cho phép hệ thống điều khiển phân biệt những thay đổi nhỏ hơn ở vị trí quay, rất hữu ích cho các ứng dụng yêu cầu định vị cơ học chính xác.
2. Giao tiếp EtherNet/IP 100 Mbit
Bộ mã hóa sử dụng giao tiếp Ethernet công nghiệp EtherNet/IP với tốc độ truyền lên tới 100 Mbit. Điều này cung cấp kênh phản hồi dựa trên mạng phù hợp với các hệ thống điều khiển công nghiệp hiện đại và giao tiếp ở cấp độ máy.
3. Thi công cơ khí hạng nặng
Bộ mã hóa hạng nặng phải chịu được các điều kiện đòi hỏi khắt khe hơn đáng kể so với thiết bị cảm biến đa năng. Cấu hình có sẵn sử dụng vỏ nhôm, với thép không gỉ có sẵn dưới dạng tùy chọn. Thiết kế này cũng hỗ trợ cấu hình ổ cắm cáp hướng tâm và hướng trục.
4. Bảo vệ chống lại rủi ro về điện và lắp đặt
Bảo vệ phân cực ngược và bảo vệ ngắn mạch giúp giảm thiểu hậu quả của lỗi nối dây hoặc lắp đặt. Bộ mã hóa cũng kết hợp khả năng bảo vệ chống sét và tĩnh điện, có thể có giá trị trong môi trường công nghiệp đòi hỏi khắt khe về điện.
5. Cấu hình cơ khí linh hoạt
Nền tảng bộ mã hóa 58 mm hỗ trợ cấu hình trục đặc và lỗ mù. Kích thước trục 6, 8, 10, 12 và 15 mm có thể được tùy chỉnh, trong khi nhiều cấu hình đầu nối và mặt bích giúp các kỹ sư điều chỉnh bộ mã hóa cho phù hợp với các bố cục máy khác nhau.
Thông số kỹ thuật chính trong nháy mắt
Các thông số kỹ thuật sau đây minh họa lý do tại sao bộ mã hóa này có thể phục vụ các ứng dụng điều khiển chuyển động nối mạng có yêu cầu khắt khe:
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Kích thước bộ mã hóa | 58mm |
| Giao diện truyền thông | EtherNet/IP |
| Giao thức | CIP (Giao thức công nghiệp chung) |
| Tốc độ truyền | 100 Mbit |
| Độ phân giải một lượt | 12–18bit |
| Độ phân giải nhiều lượt | Lên đến 14 bit |
| Nguồn điện | 10–30 VDC |
| Tốc độ tối đa | 6.000 vòng/phút |
| Tải trục xuyên tâm | 200 N |
| Tải trục trục | 100 N |
| Sự bảo vệ | IP65/IP66; cấu hình bảo vệ cao hơn có sẵn |
| Nhiệt độ hoạt động | -30°C đến +85°C; -40°C đến +85°C tùy chọn |
| Sự liên quan | Đầu nối 3 × M12 |
Việc lựa chọn bộ mã hóa thực tế phải luôn dựa trên môi trường máy hoàn chỉnh, bao gồm kích thước trục, tốc độ quay, tải cơ học, nhiệt độ, mức độ nhiễm bẩn, kiến trúc truyền thông và không gian lắp đặt.
Nó được sử dụng ở đâu?
Bộ mã hóa Ethernet công suất cao có giá trị nhất khi phản hồi vị trí phải duy trì độ tin cậy trong khi máy móc hoạt động trong các điều kiện công nghiệp đòi hỏi khắt khe.
Thiết bị thép và luyện kim
Thiết bị sản xuất thép có thể có độ rung cao, tác động cơ học, nhiệt và hoạt động liên tục. Bộ mã hóa tuyệt đối có thể cung cấp phản hồi quay cho con lăn, máy xử lý và thiết bị sản xuất tự động.
Hệ thống hóa dầu và lọc dầu
Các cơ sở hóa dầu yêu cầu giám sát và tự động hóa đáng tin cậy. Phản hồi vị trí được nối mạng có thể hỗ trợ giám sát trạng thái thiết bị, cơ chế tự động và kiến trúc điều khiển từ xa.
Khai thác mỏ và máy móc hạng nặng
Thiết bị khai thác phải tiếp xúc với bụi, rung và ứng suất cơ học. Cấu trúc bộ mã hóa hạng nặng kết hợp với giao tiếp Ethernet công nghiệp có thể hỗ trợ phản hồi vị trí đáng tin cậy cho máy móc thông minh.
Thiết bị nâng và nâng
Hệ thống nâng lớn yêu cầu phản hồi quay chính xác để phối hợp chuyển động cơ học. Dữ liệu vị trí tuyệt đối có thể góp phần vào việc định vị và giám sát máy dễ dự đoán hơn.
Sản xuất điện và giấy
Thiết bị phát điện và dây chuyền sản xuất giấy tự động cũng có thể được hưởng lợi từ phản hồi của bộ mã hóa nối mạng trong đó việc vận hành máy liên tục và điều khiển tập trung là rất quan trọng.
Bạn nên chọn bộ mã hóa phù hợp như thế nào?
Việc chọn bộ mã hóa công nghiệp nên bắt đầu từ ứng dụng thay vì chỉ đơn giản là giao thức truyền thông. Một mô hình phù hợp cần phải đáp ứng cả yêu cầu về điện và cơ khí.
- Kiểm tra khả năng tương thích của trục:Xác nhận đường kính trục, các yêu cầu về trục đặc hoặc lỗ mù, kích thước mặt bích và tải trọng cơ học cho phép.
- Xác định độ phân giải:Chọn độ phân giải một lượt và nhiều lượt cần thiết theo độ chính xác định vị và yêu cầu của bộ điều khiển.
- Xác minh khả năng tương thích mạng:Đảm bảo PLC hoặc bộ điều khiển công nghiệp hỗ trợ kiến trúc truyền thông EtherNet/IP và CIP cần thiết.
- Đánh giá điều kiện môi trường:Xem xét nhiệt độ, độ ẩm, bụi, dầu, độ rung, va đập và nhiễu điện từ.
- Xác nhận tốc độ quay:Đảm bảo tốc độ tối đa cho phép của bộ mã hóa vượt quá tốc độ thực tế của máy với biên độ vận hành thích hợp.
- Xem xét cài đặt:Xem lại loại đầu nối, hướng ổ cắm cáp, không gian lắp đặt sẵn có và khả năng bảo trì.
- Xem xét các yêu cầu bảo vệ:Điều chỉnh mức độ bao bọc và niêm phong phù hợp với môi trường thực tế thay vì chỉ dựa vào thông số kỹ thuật danh nghĩa của máy.
Đối với các kỹ sư so sánh các sản phẩm khác nhau, việc đánh giá hỗ trợ kỹ thuật, khả năng tùy chỉnh, kiểm tra chất lượng, tài liệu và dịch vụ hậu mãi cũng rất hữu ích. Những yếu tố này có thể có ảnh hưởng đáng kể đến tổng chi phí dự án và độ tin cậy lâu dài.
Câu hỏi thường gặp
Tốc độ giao tiếp tối đa của bộ mã hóa là bao nhiêu?
Giao diện EtherNet/IP hỗ trợ tốc độ truyền lên tới 100 Mbit. Điều này làm cho bộ mã hóa phù hợp để tích hợp vào các kiến trúc điều khiển Ethernet công nghiệp.
Bộ mã hóa có hỗ trợ cả phép đo một lượt và nhiều lượt không?
Đúng. Bộ mã hóa hỗ trợ cả phép đo vị trí tuyệt đối một lượt và nhiều lượt. Độ phân giải một lượt có thể đạt 18 bit, trong khi độ phân giải nhiều lượt có thể đạt 14 bit.
Bộ mã hóa yêu cầu nguồn điện nào?
Phạm vi cấp nguồn được chỉ định là 10–30 VDC, giúp nó tương thích với các kiến trúc nguồn điều khiển công nghiệp thông thường.
Kích thước trục và cấu hình cơ khí có thể được tùy chỉnh?
Đúng. Kích thước trục bao gồm 6, 8, 10, 12 và 15 mm có thể được tùy chỉnh. Các cấu hình mặt bích, đầu nối và ổ cắm cáp khác nhau cũng có thể được lựa chọn theo yêu cầu lắp đặt.
Môi trường nào phù hợp với loại bộ mã hóa này?
Nó được thiết kế cho các ứng dụng công nghiệp đòi hỏi khắt khe như sản xuất thép, cơ sở hóa dầu, máy móc kỹ thuật hạng nặng, thiết bị khai thác mỏ, hệ thống nâng hạ, nhà máy điện và dây chuyền sản xuất tự động. Nên lựa chọn cấu hình vật liệu và bảo vệ phù hợp theo điều kiện thực tế của địa điểm.
Phần kết luận
Bộ mã hóa hạng nặng EtherNET IP có thể cung cấp sự kết hợp mạnh mẽ giữa phản hồi vị trí tuyệt đối, kết nối Ethernet công nghiệp, độ phân giải cao và hiệu suất cơ học chắc chắn. Với các tính năng như độ phân giải một vòng lên tới 18 bit, giao tiếp 100 Mbit, cấu hình trục linh hoạt và bảo vệ công nghiệp, nó rất phù hợp với tự động hóa công việc nặng được nối mạng trong đó phản hồi đáng tin cậy là rất quan trọng. Nếu bạn đang đánh giá thông số kỹ thuật của bộ mã hóa cho một máy mới, nâng cấp hệ thống tự động hóa hiện có hoặc phát triển giải pháp điều khiển chuyển động tùy chỉnh,liên hệ với chúng tôiđể thảo luận về các yêu cầu ứng dụng, cấu hình cơ khí và nhu cầu liên lạc của bạn với nhóm kỹ thuật Kunshan.
