Tóm tắt bài viết:
Động cơ mô-men xoắn không khungđang trở thành giải pháp quan trọng cho các ngành công nghiệp đòi hỏi kết cấu nhỏ gọn, mô-men xoắn đầu ra cao và điều khiển chuyển động cực kỳ chính xác. Không giống như động cơ thông thường có vỏ tích hợp, động cơ mô-men xoắn không khung được thiết kế thành các bộ phận rôto và stato riêng biệt có thể tích hợp trực tiếp vào hệ thống cơ khí. Phương pháp thiết kế này giúp các kỹ sư giảm tổn thất truyền tải, cải thiện khả năng phản hồi và tạo ra các thiết bị nhỏ hơn nhưng mạnh hơn. SEA MOTION cung cấp các giải pháp điều khiển chuyển động tiên tiến được thiết kế để hỗ trợ các ứng dụng hiệu suất cao, trong đó độ chính xác, hiệu quả và độ tin cậy là rất cần thiết.
Bài viết này giải thích cách thức hoạt động của động cơ mô-men xoắn không khung, những ưu điểm chính, lĩnh vực ứng dụng, cân nhắc lựa chọn và cách chúng giải quyết những thách thức kỹ thuật phổ biến trong các hệ thống tự động hóa hiện đại.
Thiết bị công nghiệp hiện đại đòi hỏi nhiều chuyển động quay đơn giản hơn. Các nhà sản xuất ngày càng cần các hệ thống chuyển động mang lại độ chính xác cao hơn, phản hồi nhanh hơn, yêu cầu bảo trì thấp hơn và tận dụng không gian tốt hơn. Hệ thống động cơ truyền thống thường dựa vào hộp số, khớp nối và các bộ phận truyền động cơ khí để truyền lực. Mặc dù các bộ phận này có thể đạt được chuyển động cần thiết nhưng chúng có thể gây ra phản ứng ngược, ma sát, rung và giảm hiệu suất.
Động cơ mô-men xoắn không khung cung cấp một cách tiếp cận khác. Bằng cách loại bỏ vỏ động cơ, trục và cấu trúc truyền động cơ học truyền thống, các bộ phận động cơ có thể được tích hợp trực tiếp vào thiết kế máy. Điều này cho phép các kỹ sư tạo ra các hệ thống truyền động trực tiếp nhỏ gọn với hiệu suất điều khiển được cải thiện.

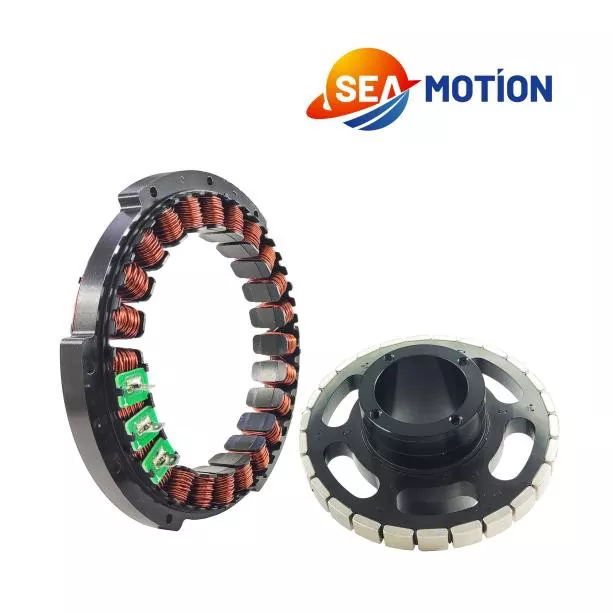

Một động cơ mô-men xoắn không khung điển hình bao gồm hai bộ phận điện từ chính: rôto và stato. Rôto tạo ra tương tác từ với cuộn dây stato để tạo ra mômen quay. Do động cơ được kết nối trực tiếp với cơ cấu dẫn động nên cần ít bộ phận cơ khí hơn, giúp vận hành mượt mà hơn và độ chính xác định vị cao hơn.
Đối với các ngành công nghiệp chính xác như robot, thiết bị bán dẫn, thiết bị y tế, hệ thống hàng không vũ trụ và sản xuất tự động, thiết kế này mang lại những lợi thế đáng kể. SEA MOTION tập trung phát triển các giải pháp điều khiển chuyển động hiệu suất cao giúp khách hàng đạt được hiệu suất chuyển động đáng tin cậy và chính xác trong những môi trường đòi hỏi khắt khe.
Hiểu nguyên lý hoạt động của động cơ mô-men xoắn không khung giúp các kỹ sư lựa chọn giải pháp phù hợp cho thiết bị của mình. Quá trình làm việc dựa trên lực điện từ được tạo ra giữa stato và rôto.
Stator chứa các cuộn dây điện tạo ra từ trường quay khi dòng điện chạy qua chúng. Rôto chứa nam châm vĩnh cửu tương tác với từ trường này. Sự tương tác này tạo ra mô-men xoắn, làm cho rôto quay.
Không giống như động cơ servo thông thường, động cơ mô-men xoắn không khung không bao gồm vỏ bên ngoài hoàn chỉnh hoặc các bộ phận cơ khí tích hợp. Thay vào đó, nhà sản xuất động cơ cung cấp các bộ phận điện từ được tối ưu hóa mà các nhà thiết kế máy lắp đặt trực tiếp vào cấu trúc thiết bị của chính họ.
| Thành phần | Chức năng | Lợi ích kỹ thuật |
|---|---|---|
| Stator | Tạo ra trường quay điện từ | Cung cấp khả năng tạo mô-men xoắn ổn định |
| Cánh quạt | Tạo ra tương tác từ với stato | Cung cấp lực quay trực tiếp |
| Hệ thống phản hồi bộ mã hóa | Đo vị trí và tốc độ | Cải thiện độ chính xác chuyển động |
| Ổ đĩa servo | Điều khiển dòng điện và hoạt động của động cơ | Cho phép điều khiển động chính xác |
Do động cơ truyền động trực tiếp cho tải nên hệ thống tránh được nhiều hạn chế do cơ cấu truyền động truyền thống gây ra. Cấu trúc truyền động trực tiếp này đặc biệt có giá trị khi cần phải định vị cực kỳ chính xác và chuyển động trơn tru.
Việc chọn đúng công nghệ động cơ sẽ ảnh hưởng trực tiếp đến hiệu suất, độ tin cậy của máy và chi phí vận hành lâu dài. Động cơ mô-men xoắn không khung cung cấp một số lợi thế giúp giải quyết những thách thức chung mà các nhà sản xuất thiết bị gặp phải.
Đối với các nhà sản xuất tự động hóa, những lợi ích này có thể chuyển thành năng suất được cải thiện và hiệu suất thiết bị đáng tin cậy hơn.
Đặc điểm thiết kế độc đáo của động cơ mô-men xoắn không khung khiến chúng phù hợp với nhiều ngành công nghiệp đòi hỏi chuyển động quay chính xác.
| Ngành công nghiệp | Ví dụ ứng dụng | Yêu cầu chính |
|---|---|---|
| Người máy | Khớp robot, robot cộng tác, cánh tay robot | Mô-men xoắn cao, kích thước nhỏ gọn, chuyển động chính xác |
| Sản xuất chất bán dẫn | Thiết bị xử lý wafer và nền tảng định vị | Độ chính xác cực cao và hoạt động trơn tru |
| Thiết bị y tế | Hệ thống quét và chẩn đoán chính xác | Hoạt động yên tĩnh và độ tin cậy |
| Tự động hóa công nghiệp | Bàn quay và máy tự động | Phản ứng nhanh và tuổi thọ dài |
| Thiết bị hàng không vũ trụ | Cơ chế điều khiển chính xác | Trọng lượng thấp và hiệu suất đáng tin cậy |
Trong các ứng dụng chế tạo robot, động cơ mô-men xoắn không khung cho phép các nhà thiết kế chế tạo các khớp robot nhỏ hơn và linh hoạt hơn. Trong các hệ thống sản xuất, chúng giúp cải thiện độ chính xác định vị và giảm lỗi sản xuất.
Việc lựa chọn động cơ mô-men xoắn không khung phù hợp đòi hỏi sự hiểu biết chi tiết về cấu trúc máy, điều kiện vận hành và yêu cầu về hiệu suất. Một động cơ phù hợp với ứng dụng có thể cải thiện đáng kể hiệu suất, độ chính xác và tuổi thọ sản phẩm. Tuy nhiên, việc chọn động cơ không phù hợp có thể dẫn đến mô-men xoắn không đủ, quá nhiệt, hoạt động không ổn định hoặc phát sinh chi phí không cần thiết.
Các kỹ sư nên đánh giá một số yếu tố quan trọng trước khi tích hợp động cơ mô-men xoắn không khung vào hệ thống chuyển động.
| Yếu tố lựa chọn | Tại sao nó quan trọng | Những cân nhắc chính |
|---|---|---|
| mô-men xoắn cần thiết | Xác định xem động cơ có thể điều khiển ứng dụng một cách hiệu quả hay không | Tải trọng, yêu cầu tăng tốc, mô-men xoắn liên tục và cực đại |
| Yêu cầu về tốc độ | Ảnh hưởng đến năng suất và khả năng đáp ứng tổng thể của hệ thống | Tốc độ quay tối đa, chu kỳ vận hành, hiệu suất động |
| Không gian lắp đặt | Ảnh hưởng đến tính linh hoạt của thiết kế cơ khí | Đường kính ngoài, chiều cao động cơ, kích thước tích hợp |
| Kiểm soát độ chính xác | Xác định hiệu suất định vị | Độ phân giải của bộ mã hóa, khả năng tương thích của hệ thống phản hồi |
| Hiệu suất nhiệt | Đảm bảo hoạt động ổn định lâu dài | Tản nhiệt, phương pháp làm mát, môi trường làm việc |
Một cân nhắc quan trọng khác là khả năng tương thích giữa động cơ và hệ thống điều khiển. Động cơ mô-men xoắn không khung thường được sử dụng với các bộ truyền động servo tiên tiến và các thiết bị phản hồi có độ phân giải cao. Một hệ thống điều khiển phù hợp sẽ cho phép động cơ vận hành mượt mà hơn, phản ứng nhanh hơn và cải thiện hiệu quả sử dụng năng lượng.
CHUYỂN ĐỘNG BIỂN cung cấp các giải pháp động cơ mô-men xoắn không khung chuyên nghiệp được thiết kế cho các yêu cầu công nghiệp khác nhau. Bằng cách xem xét các điều kiện ứng dụng và thông số kỹ thuật thiết bị của khách hàng, có thể phát triển cấu hình động cơ phù hợp để đạt được hiệu suất chuyển động đáng tin cậy.
Mặc dù động cơ truyền thống vẫn được sử dụng rộng rãi trong nhiều ngành công nghiệp, động cơ mô-men xoắn không khung mang lại những lợi thế độc đáo cho các ứng dụng có độ chính xác cao. Hiểu được sự khác biệt giúp nhà sản xuất xác định công nghệ nào đáp ứng tốt hơn yêu cầu thiết bị của họ.
| Mục so sánh | Động cơ mô-men xoắn không khung | Hệ thống động cơ truyền thống |
|---|---|---|
| Kết cấu cơ khí | Rôto và stato riêng biệt để tích hợp trực tiếp | Lắp ráp động cơ hoàn chỉnh với vỏ và trục |
| Linh kiện truyền động | Thường không cần hộp số hoặc khớp nối | Thường yêu cầu các thành phần cơ khí bổ sung |
| Định vị chính xác | Độ chính xác cao do giảm sai số cơ học | Có thể gặp phản ứng dữ dội và mất đường truyền |
| Cài đặt linh hoạt | Tùy biến cao cho thiết kế máy | Bị giới hạn bởi kích thước động cơ tiêu chuẩn |
| Yêu cầu bảo trì | Nhu cầu bảo trì cơ khí thấp hơn | Nhiều thành phần hơn có thể yêu cầu kiểm tra |
| Trọng tâm ứng dụng | Hệ thống truyền động trực tiếp và tự động hóa chính xác | Ứng dụng luân chuyển công nghiệp nói chung |
Đối với các ứng dụng quay đơn giản, động cơ thông thường vẫn có thể cung cấp giải pháp kinh tế. Tuy nhiên, khi thiết bị yêu cầu thiết kế nhỏ gọn, độ chính xác cao và phản ứng động nhanh, động cơ mô-men xoắn không khung thường mang lại giá trị lâu dài tốt hơn.
Hiệu suất của hệ thống chuyển động không chỉ phụ thuộc vào công nghệ động cơ mà còn phụ thuộc vào kinh nghiệm kỹ thuật, chất lượng sản phẩm và hỗ trợ ứng dụng. SEA MOTION tập trung cung cấp các sản phẩm điều khiển chuyển động tiên tiến giúp khách hàng vượt qua những thách thức tự động hóa phức tạp.
Động cơ mô-men xoắn không khung của SEA MOTION được thiết kế cho các ứng dụng đòi hỏi độ chính xác, hiệu quả và độ tin cậy. Công ty nhấn mạnh đến thiết kế điện từ được tối ưu hóa, quy trình sản xuất ổn định và các giải pháp linh hoạt để hỗ trợ các yêu cầu công nghiệp khác nhau.
Những lợi ích chính khi làm việc với SEA MOTION bao gồm:
Khi các ngành công nghiệp tiếp tục hướng tới sản xuất thông minh và sản xuất tự động, nhu cầu về các bộ phận chuyển động hiệu suất cao tiếp tục tăng. Động cơ mô-men xoắn không khung cung cấp một cách hiệu quả để cải thiện khả năng của máy đồng thời giảm độ phức tạp cơ học.
Mặc dù động cơ mô-men xoắn không khung yêu cầu ít bộ phận cơ khí hơn so với hệ thống động cơ truyền thống, nhưng việc bảo trì và vận hành phù hợp vẫn rất quan trọng để đạt được hiệu suất ổn định.
Với sự tích hợp và bảo trì thích hợp, động cơ mô-men xoắn không khung có thể mang lại hiệu suất ổn định trong nhiều năm, hỗ trợ các nhà sản xuất cải thiện độ tin cậy của thiết bị và giảm thời gian ngừng hoạt động.
Động cơ mô-men xoắn không khung là động cơ truyền động trực tiếp bao gồm các bộ phận rôto và stato riêng biệt không có vỏ động cơ truyền thống. Nó được tích hợp trực tiếp vào cấu trúc máy để cung cấp mật độ mô-men xoắn cao, điều khiển chuyển động chính xác và lắp đặt linh hoạt.
Hệ thống robot yêu cầu các giải pháp chuyển động nhỏ gọn, nhẹ và có độ chính xác cao. Động cơ mô-men xoắn không khung cung cấp đầu ra mô-men xoắn truyền động trực tiếp, giảm lỗi truyền động cơ học và cho phép thiết kế khớp robot nhỏ hơn.
Trong nhiều ứng dụng chính xác, động cơ mô-men xoắn không khung có thể cải thiện hiệu suất hệ thống vì chúng giảm tổn thất truyền động cơ học. Tuy nhiên, hiệu quả tổng thể phụ thuộc vào thiết kế hệ thống chuyển động hoàn chỉnh, điều kiện vận hành và chiến lược điều khiển.
Các ngành công nghiệp bao gồm robot, sản xuất chất bán dẫn, thiết bị y tế, hàng không vũ trụ và tự động hóa công nghiệp thường sử dụng động cơ mô-men xoắn không khung vì những lĩnh vực này yêu cầu các giải pháp chuyển động chính xác, đáng tin cậy và nhỏ gọn.
Quá trình lựa chọn nên xem xét các yêu cầu về mô-men xoắn, tốc độ, kích thước lắp đặt, điều kiện nhiệt, khả năng tương thích điều khiển và yêu cầu về độ chính xác. Làm việc với nhà cung cấp có kinh nghiệm như SEA MOTION có thể giúp đảm bảo động cơ được chọn phù hợp với ứng dụng.
Động cơ mô-men xoắn không khung thể hiện một tiến bộ quan trọng trong công nghệ điều khiển chuyển động hiện đại. Bằng cách kết hợp hiệu suất truyền động trực tiếp, tích hợp nhỏ gọn và độ chính xác cao, chúng giúp nhà sản xuất tạo ra thiết bị hiệu quả và đáng tin cậy hơn.
So với các hệ thống động cơ truyền thống, động cơ mô-men xoắn không khung giúp giảm độ phức tạp cơ học đồng thời mang lại khả năng phản hồi và độ chính xác định vị được cải thiện. Chúng đặc biệt có giá trị đối với các ngành công nghiệp nơi mọi chuyển động phải được kiểm soát với độ chính xác đặc biệt.
CHUYỂN ĐỘNG BIỂNtiếp tục cung cấp các giải pháp động cơ mô-men xoắn không khung chuyên nghiệp cho những khách hàng đang tìm kiếm hiệu suất chuyển động tiên tiến. Dù phát triển robot, thiết bị tự động hóa hay máy móc chính xác, việc lựa chọn công nghệ động cơ phù hợp có thể cải thiện đáng kể năng lực và khả năng cạnh tranh của hệ thống.
Nếu bạn đang tìm kiếm giải pháp động cơ mô-men xoắn không khung đáng tin cậy phù hợp với yêu cầu ứng dụng của mình, vui lòngliên hệ với chúng tôiHôm nay. SEA MOTION sẵn sàng hỗ trợ chuyên nghiệp và giúp bạn xây dựng hệ thống điều khiển chuyển động hiệu quả hơn.
