Tại sao Bộ mã hóa hạng nặng Modbus là sự lựa chọn quan trọng để điều khiển chuyển động công nghiệp đáng tin cậy

Đối với nhu cầu tự động hóa công nghiệp đòi hỏi khắt khe,Tịnh Nhạc Côn Sơncung cấpBộ mã hóa hạng nặng Modbusnhư một giải pháp đáng tin cậy để phản hồi vị trí chính xác, giám sát thiết bị và điều khiển chuyển động. Được thiết kế cho các môi trường khắc nghiệt, bộ mã hóa 58 mm này kết hợp vỏ kim loại công nghiệp, mức bảo vệ IP65-IP68, cảm biến từ tính có độ phân giải cao và giao tiếp Ethernet Modbus TCP để hỗ trợ các ứng dụng thép, hóa dầu, khai thác mỏ, xây dựng và sản xuất có yêu cầu cao.

Bộ mã hóa hạng nặng không chỉ đo vị trí trục. Trong tự động hóa công nghiệp, nó hoạt động như một thiết bị phản hồi quan trọng cho phép bộ điều khiển hiểu được vị trí, chuyển động quay và chuyển động của máy móc. Khi thiết bị hoạt động trong môi trường có bụi, sương dầu, rung động, nhiễu điện từ, dao động nhiệt độ hoặc tải cơ học liên tục, các thiết bị phản hồi thông thường có thể không cung cấp đủ độ tin cậy.

cácBộ mã hóa hạng nặng Modbusgiải quyết những thách thức này thông qua cấu trúc 58 mm được gia cố, vỏ hợp kim nhôm hoặc thép không gỉ tùy chọn, mức bảo vệ IP65-IP68, phép đo một vòng và nhiều vòng tuyệt đối cũng như giao tiếp Ethernet Modbus TCP. Với độ phân giải một lượt lên tới 18 bit, độ phân giải nhiều lượt lên tới 14 bit và tốc độ truyền 10/100 Mbit, nó cung cấp giải pháp phản hồi thực tế cho các hệ thống điều khiển công nghiệp hiện đại.

Mục lục

1. Tại sao thiết kế bộ mã hóa hạng nặng lại quan trọng trong tự động hóa công nghiệp?
2. Tại sao chọn Truyền thông Modbus cho Phản hồi của Bộ mã hóa Công nghiệp?
3. Các tính năng chính của Bộ mã hóa hạng nặng Modbus là gì?
4. Người mua nên đánh giá những thông số kỹ thuật nào?
5. Bộ mã hóa hạng nặng Modbus có thể được sử dụng ở đâu?
6. Các kỹ sư nên chọn bộ mã hóa phù hợp như thế nào?
7. Nó cải thiện độ tin cậy công nghiệp như thế nào?
8. Câu hỏi thường gặp

Tại sao thiết kế bộ mã hóa hạng nặng lại quan trọng trong tự động hóa công nghiệp?

Máy móc công nghiệp hiếm khi hoạt động trong điều kiện phòng thí nghiệm. Dây chuyền sản xuất thép, thiết bị mỏ dầu, máy lọc dầu, hệ thống khai thác mỏ, thiết bị xử lý giấy và máy xây dựng lớn có thể khiến các bộ phận phản hồi chịu áp lực cơ học và môi trường nghiêm trọng.

Bộ mã hóa được cài đặt trong các môi trường này phải liên tục chuyển đổi chuyển động quay cơ học thành thông tin vị trí kỹ thuật số đáng tin cậy. Nếu tín hiệu phản hồi không ổn định, bộ điều khiển có thể mất thông tin chính xác về vị trí hoặc tốc độ của máy, có khả năng ảnh hưởng đến chất lượng sản xuất và an toàn thiết bị.

Do đó, một thiết kế hạng nặng cần phải giải quyết đồng thời một số yếu tố:

• Bảo vệ môi trường:Khả năng chống bụi, nước, sương dầu và các chất gây ô nhiễm khác.
• Độ bền cơ học:Khả năng chịu rung, va đập và tải trọng trục.
• Độ tin cậy về điện:Giao tiếp ổn định dưới nhiễu điện từ công nghiệp.
• Độ chính xác của vị trí:Độ phân giải đủ đáp ứng yêu cầu điều khiển chuyển động của máy.
• Hoạt động lâu dài:Hiệu suất đáng tin cậy trong quá trình sản xuất công nghiệp liên tục.

Bộ mã hóa được tham chiếu sử dụng vỏ 58 mm và có mức bảo vệ IP65 hoặc IP68, trong khi thiết kế cơ học của nó hỗ trợ tải trục hướng tâm lên đến 200 N và tải dọc trục lên đến 100 N. Nó cũng được chỉ định cho khả năng chống va đập 1000 m/s² trong 6 ms và khả năng chống rung lên đến 20g. :contentReference[oaicite:0]{index=0}

Tại sao chọn Truyền thông Modbus cho Phản hồi của Bộ mã hóa Công nghiệp?

Khả năng tương thích giao tiếp là yếu tố quan trọng cần cân nhắc khi tích hợp bộ mã hóa vào kiến ​​trúc tự động hóa hiện có. Modbus được công nhận rộng rãi trong môi trường điều khiển công nghiệp, khiến nó trở thành lựa chọn thiết thực khi bộ điều khiển, PLC, máy tính công nghiệp và các thiết bị khác cần trao đổi dữ liệu có cấu trúc.

Đặc trưngBộ mã hóa hạng nặng Modbussử dụng giao tiếp Ethernet Modbus TCP và hỗ trợ TCP/IP và UDP. Giao diện Ethernet của nó cung cấp tốc độ truyền 10/100 Mbit, cho phép phản hồi của bộ mã hóa trở thành một phần của mạng công nghiệp thay vì chỉ dựa vào truyền tín hiệu điểm-điểm truyền thống. :contentReference[oaicite:1]{index=1}

Cách tiếp cận này có thể mang lại một số lợi ích thực tế:

• Cải thiện khả năng tương thích với kiến ​​trúc Ethernet công nghiệp.
• Tích hợp thuận tiện với các hệ thống PLC và tự động hóa tương thích.
• Truyền kỹ thuật số thông tin vị trí.
• Chức năng cấu hình và lập trình linh hoạt.
• Giảm độ phức tạp khi nhiều thiết bị chia sẻ mạng truyền thông công nghiệp.

Đối với người mua so sánh các công nghệ mã hóa khác nhau, giao thức truyền thông phải được đánh giá cùng với độ phân giải, kích thước cơ học, bảo vệ môi trường, thông số kỹ thuật điện và khả năng tương thích của bộ điều khiển thay vì được xem xét độc lập.

Các tính năng chính của Bộ mã hóa hạng nặng Modbus là gì?

Bộ mã hóa kết hợp công nghệ cảm biến, mạng công nghiệp, bảo vệ cơ học và các chức năng phản hồi có thể định cấu hình vào một thiết bị nhỏ gọn. Theo thông số kỹ thuật của sản phẩm, các tính năng chính của nó bao gồm:

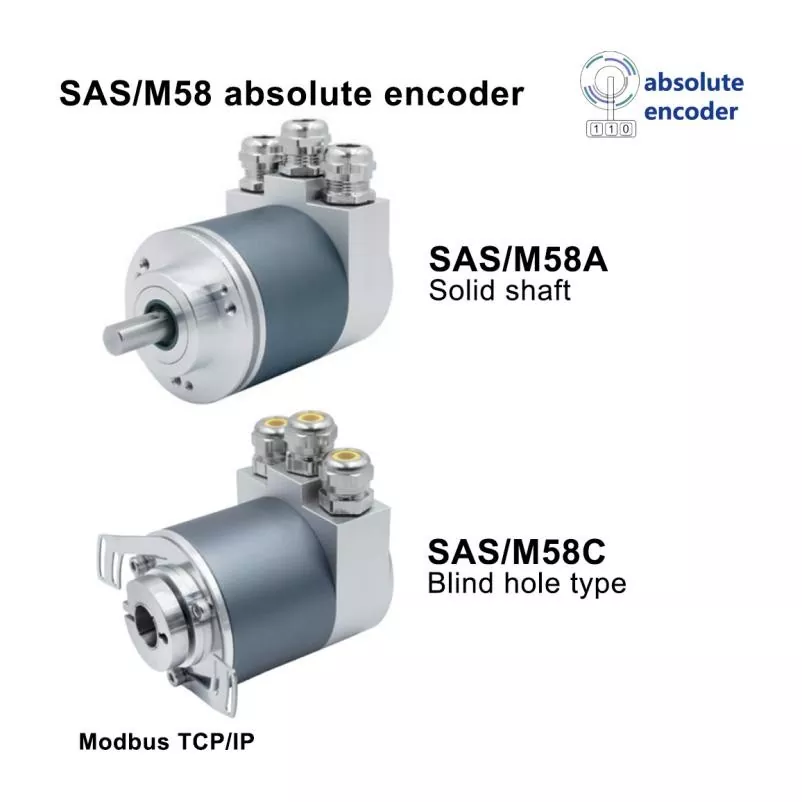

• Nhà ở công nghiệp 58 mm:Có sẵn với cấu hình trục đặc hoặc lỗ mù.
• Cảm biến từ tính có độ phân giải cao:Độ phân giải một lượt có thể đạt 18 bit, trong khi độ phân giải nhiều lượt có thể đạt 14 bit.
• Đo lường tuyệt đối:Hỗ trợ cả cấu hình bộ mã hóa một lượt và nhiều lượt.
• Ethernet Modbus TCP:Được thiết kế cho truyền thông công nghiệp dựa trên mạng.
• Nguồn điện rộng:Hoạt động từ 10 đến 30 VDC.
• Bảo hộ công nghiệp:Tùy chọn IP65 và IP68 có sẵn.
• Bảo vệ điện:Bao gồm bảo vệ chống phân cực ngược, ngắn mạch, chống sét và tĩnh điện.
• Hoạt động tốc độ cao:Tốc độ quay tối đa được xác định là 6000 vòng/phút.
• Khả năng thích ứng nhiệt độ:Nhiệt độ hoạt động tiêu chuẩn là -30°C đến +85°C, với -40°C đến +85°C có sẵn dưới dạng tùy chọn.

Một đặc điểm quan trọng khác là công nghệ định vị nhiều vòng quay tuyệt đối vĩnh viễn của nó. Điều này cho phép giữ lại thông tin vị trí mà không cần phụ thuộc vào nguồn điện sẵn có liên tục, giúp giảm nguy cơ mất thông tin vị trí sau khi bị mất điện. :contentReference[oaicite:2]{index=2}

Người mua nên đánh giá những thông số kỹ thuật nào?

Việc chọn bộ mã hóa công nghiệp chỉ dựa trên giao thức truyền thông có thể dẫn đến các vấn đề về khả năng tương thích sau này. Nhóm mua sắm và kỹ sư tự động hóa nên kiểm tra thông số kỹ thuật hoàn chỉnh trước khi chọn mô hình.

Các thông số kỹ thuật này dựa trên thông tin sản phẩm được nhà sản xuất công bố. Việc lựa chọn hệ thống thực tế cũng nên xem xét giao diện cơ học của máy, cấu hình bộ điều khiển, kiến ​​trúc truyền thông, điều kiện môi trường và hiệu suất phản hồi cần thiết. :contentReference[oaicite:3]{index=3}

Bộ mã hóa hạng nặng Modbus có thể được sử dụng ở đâu?

Điểm mạnh chính của khái niệm bộ mã hóa này là tính phù hợp của nó đối với các ứng dụng trong đó độ bền môi trường và phản hồi vị trí kỹ thuật số đều quan trọng. Thông tin ứng dụng được công bố xác định một số lĩnh vực công nghiệp nặng.

Thép và Luyện kim

Sản xuất thép có thể liên quan đến nhiệt độ cao, bụi, độ rung và đòi hỏi chu kỳ hoạt động liên tục. Bộ mã hóa hạng nặng kín có thể cung cấp phản hồi vị trí cho dây chuyền sản xuất, thiết bị xử lý vật liệu và máy móc tự động.

Thiết bị hóa dầu và mỏ dầu

Các cơ sở hóa dầu và hoạt động khai thác dầu có thể khiến thiết bị tiếp xúc với sương mù dầu, bụi, rung và nhiễu điện từ. Bộ mã hóa có khả năng bảo vệ môi trường và giao tiếp công nghiệp mạnh mẽ có thể hỗ trợ giám sát thiết bị và điều khiển tự động.

Máy khai thác mỏ

Thiết bị khai thác mỏ đòi hỏi các bộ phận có khả năng làm việc trong điều kiện cơ học và môi trường khắc nghiệt. Khả năng bảo vệ được xếp hạng IP, khả năng chống va đập, chống rung và vỏ chắc chắn là đặc biệt quan trọng khi lựa chọn thiết bị phản hồi vị trí.

Máy xây dựng hạng nặng

Máy móc xây dựng lớn thường phụ thuộc vào thông tin vị trí chính xác để di chuyển và điều khiển tự động. Bộ mã hóa hạng nặng có thể được sử dụng để giám sát và phản hồi vị trí quay trong đó các cảm biến thông thường có thể không cung cấp đủ độ bền môi trường.

Dây chuyền sản xuất giấy và công nghiệp

Thiết bị sản xuất liên tục được hưởng lợi từ phản hồi đáng tin cậy vì lỗi cảm biến không mong muốn có thể làm gián đoạn quá trình sản xuất. Bộ mã hóa có thể hỗ trợ giám sát vị trí và điều khiển tự động trong hệ thống sản xuất công nghiệp.

Nhà sản xuất liệt kê cụ thể sản xuất thép, luyện kim, sản xuất giấy, cơ sở hóa dầu, nhà máy lọc dầu, mỏ dầu, máy khai thác mỏ, thiết bị nâng lớn, máy phát điện và máy móc xây dựng hạng nặng trong số các ứng dụng có liên quan. :contentReference[oaicite:4]{index=4}

Các kỹ sư nên chọn bộ mã hóa phù hợp như thế nào?

Khi tìm nguồn cung ứng mộtBộ mã hóa hạng nặng Modbustừ một nhà sản xuất hoặc nhà cung cấp Trung Quốc, các kỹ sư nên đánh giá ứng dụng hoàn chỉnh thay vì chỉ tập trung vào giá cả hoặc giao thức truyền thông.

1. Xác nhận kích thước cơ khí.Kiểm tra mặt bích, loại trục, đường kính trục, phương pháp lắp và không gian lắp đặt sẵn có.
2. Xác định yêu cầu giải quyết.Xác định xem có cần độ phân giải một lượt 12 bit, 13 bit, 16 bit hay cao hơn hay không.
3. Xác định hoạt động một lượt hoặc nhiều lượt.Các ứng dụng liên quan đến hành trình quay kéo dài có thể yêu cầu phản hồi tuyệt đối nhiều vòng.
4. Kiểm tra điều kiện môi trường.Xem xét bụi, nước, dầu, độ rung, va đập, nhiệt độ và ăn mòn.
5. Xác minh khả năng tương thích truyền thông.Xác nhận rằng Ethernet Modbus TCP được hỗ trợ bởi PLC, bộ điều khiển hoặc máy tính công nghiệp.
6. Đánh giá khả năng bảo vệ điệnBảo vệ phân cực ngược, ngắn mạch, chống sét và tĩnh điện có thể rất quan trọng trong lắp đặt công nghiệp.
7. Hãy xem xét việc tùy chỉnh.Kích thước trục, vật liệu vỏ, phạm vi nhiệt độ, đầu nối và cấu hình cơ khí có thể cần phải phù hợp với thiết bị.

Mô hình đã xuất bản hỗ trợ các kích thước trục chính 6, 8, 10, 12 và 15 mm dưới dạng tùy chọn có thể tùy chỉnh, cùng với ba đầu nối M12 và cấu hình ổ cắm cáp hướng tâm hoặc hướng trục phía sau. :contentReference[oaicite:5]{index=5}

Nó cải thiện độ tin cậy công nghiệp như thế nào?

Độ tin cậy trong điều khiển chuyển động công nghiệp đến từ sự kết hợp giữa cảm biến chính xác, độ bền cơ học, bảo vệ điện và tích hợp hệ thống thích hợp. Bộ mã hóa hạng nặng Modbus được thiết kế xung quanh bốn lĩnh vực này.

Công nghệ cảm ứng từ của nó cung cấp phản hồi vị trí tuyệt đối, trong khi lớp vỏ được gia cố giúp bảo vệ các bộ phận bên trong khỏi các điều kiện môi trường khắc nghiệt. Bộ mã hóa cũng kết hợp các đặc tính chống nhiễu, chỉ báo trạng thái và chức năng bảo vệ điện để giảm ảnh hưởng của lỗi lắp đặt và nhiễu loạn điện công nghiệp. :contentReference[oaicite:6]{index=6}

Độ tin cậy lâu dài cũng phụ thuộc vào thực tiễn sản xuất và xác nhận. Thông tin được công bố của nhà sản xuất cho biết sản phẩm của họ trải qua 24–48 giờ thử nghiệm lão hóa liên tục ở nhiệt độ cao. Loại thử nghiệm này nhằm mục đích xác minh hoạt động ổn định trong quá trình sử dụng kéo dài trước khi triển khai. :contentReference[oaicite:7]{index=7}

Đối với người mua công nghiệp, điều này quan trọng vì chi phí của bộ mã hóa không nên được đánh giá riêng biệt với thời gian ngừng hoạt động, yêu cầu bảo trì, nhân công lắp đặt và tác động tiềm ẩn của phản hồi vị trí không chính xác.

Câu hỏi thường gặp

Bộ mã hóa hạng nặng Modbus là gì?

Bộ mã hóa hạng nặng Modbus là thiết bị phản hồi vị trí công nghiệp được thiết kế cho các môi trường đòi hỏi khắt khe. Nó kết hợp cấu trúc cơ khí mạnh mẽ với truyền thông kỹ thuật số dựa trên Modbus để cung cấp thông tin vị trí cho các hệ thống điều khiển công nghiệp.

Bộ mã hóa này sử dụng giao thức truyền thông nào?

Mô hình được tham chiếu sử dụng Ethernet Modbus TCP và hỗ trợ giao tiếp TCP/IP và UDP. Tốc độ truyền được chỉ định của nó là 10/100 Mbit. :contentReference[oaicite:8]{index=8}

Độ phân giải tối đa là bao nhiêu?

Bộ mã hóa hỗ trợ độ phân giải một lượt lên tới 18 bit và độ phân giải nhiều lượt lên tới 14 bit. Cấu hình độ phân giải khác nhau có thể được lựa chọn theo yêu cầu ứng dụng. :contentReference[oaicite:9]{index=9}

Nó có thể hoạt động trong môi trường khắc nghiệt?

Đúng. Bộ mã hóa được thiết kế cho môi trường công nghiệp nặng và có sẵn mức bảo vệ IP65 hoặc IP68. Thông số kỹ thuật của nó cũng bao gồm khả năng chống rung và va đập, với phạm vi nhiệt độ hoạt động tiêu chuẩn từ -30°C đến +85°C. :contentReference[oaicite:10]{index=10}

Những ngành nào thường sử dụng loại bộ mã hóa này?

Các ứng dụng điển hình bao gồm thép và luyện kim, cơ sở hóa dầu, mỏ dầu, khai thác mỏ, sản xuất giấy, thiết bị phát điện, máy nâng và thiết bị xây dựng hạng nặng.

Bộ mã hóa có thể được tùy chỉnh?

Các tùy chọn tùy chỉnh bao gồm kích thước trục, vật liệu vỏ, phạm vi nhiệt độ, cấu hình cơ khí, bố trí đầu nối và hướng đầu ra cáp. Các kỹ sư nên cung cấp các yêu cầu về cài đặt và giao tiếp của máy khi yêu cầu giải pháp tùy chỉnh.

suy nghĩ cuối cùng

Bộ mã hóa đáng tin cậy là nền tảng cho phản hồi chuyển động công nghiệp chính xác, đặc biệt khi máy móc hoạt động trong điều kiện bụi, rung, thay đổi nhiệt độ, độ ẩm, nhiễu điện từ hoặc điều kiện sản xuất liên tục. Với kết cấu công nghiệp 58 mm, mức bảo vệ IP65-IP68, phép đo một vòng và nhiều vòng tuyệt đối, cảm biến từ tính có độ phân giải cao, chức năng bảo vệ điện và giao tiếp Ethernet Modbus TCP,Bộ mã hóa hạng nặng Modbuscung cấp một tùy chọn mạnh mẽ cho các ứng dụng tự động hóa đòi hỏi khắt khe. Nếu bạn đang đánh giá thông số kỹ thuật của bộ mã hóa, lập kế hoạch cho một hệ thống tự động hóa mới hoặc thay thế thiết bị phản hồi hiện có,liên hệ với chúng tôiđể thảo luận về các yêu cầu ứng dụng, cấu hình cơ khí, hệ thống liên lạc, các tùy chọn tùy chỉnh và nhu cầu tìm nguồn cung ứng của bạn.
