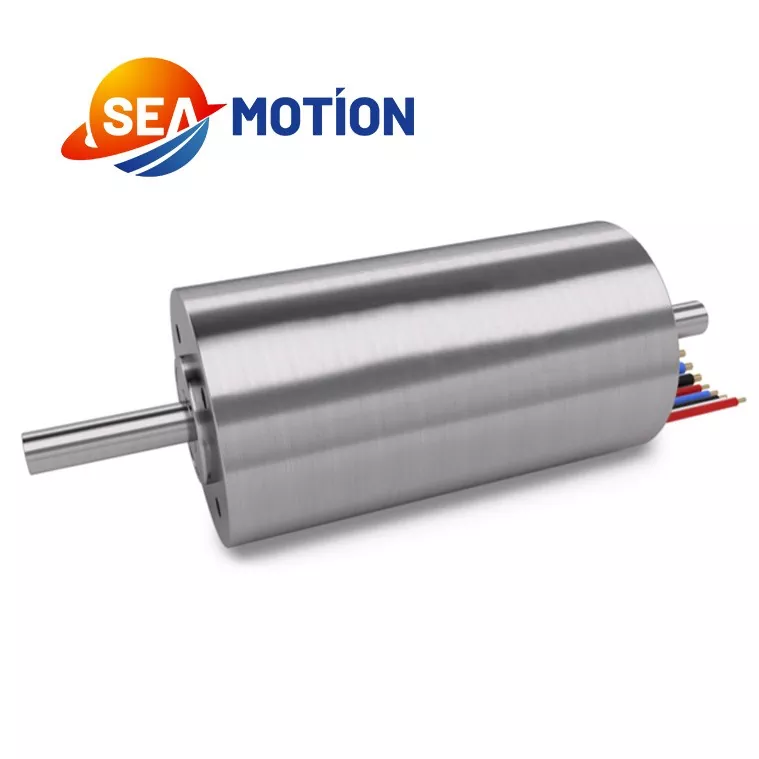

Động cơ không lõi

Kể từ năm 2019, SEA MOTION đã liên tục cung cấp cho khách hàng những động cơ coreless chất lượng cao. Chúng có kích thước và hiệu suất hoàn toàn có thể so sánh với các thương hiệu quốc tế hàng đầu. Những sản phẩm này được sử dụng rộng rãi trong các thiết bị khéo léo, thiết bị y tế cao cấp và các lĩnh vực khác. Đội ngũ công nghệ của chúng tôi cũng nằm trong số những đội giỏi nhất ở Trung Quốc, bao gồm các giáo sư đại học, các học giả của Viện Hàn lâm Khoa học Trung Quốc và các kỹ sư cao cấp. JINGYUE Technology sở hữu chuỗi sản xuất và cung ứng hoàn chỉnh cho các sản phẩm, từ R&D và thiết kế, sản xuất OEM, kiểm soát QC và các giải pháp. Chúng tôi mong muốn được hợp tác hơn nữa với bạn.

Gửi yêu cầu

Mô tả Sản phẩm

SEA MOTION sử dụng loại cuộn dây đặc biệt giúp tăng hiệu suất động cơ một cách hiệu quả. Phương pháp quấn dây này đã được một số thương hiệu quốc tế hàng đầu áp dụng. Phương pháp quấn dây có tác động đáng kể đến hiệu suất của động cơ không lõi. Đội ngũ kỹ thuật của SEA MOTION đã dành nhiều năm nghiên cứu và vượt qua các thách thức kỹ thuật để phát triển phương pháp quấn dây này và máy quấn dây tự động tương ứng.

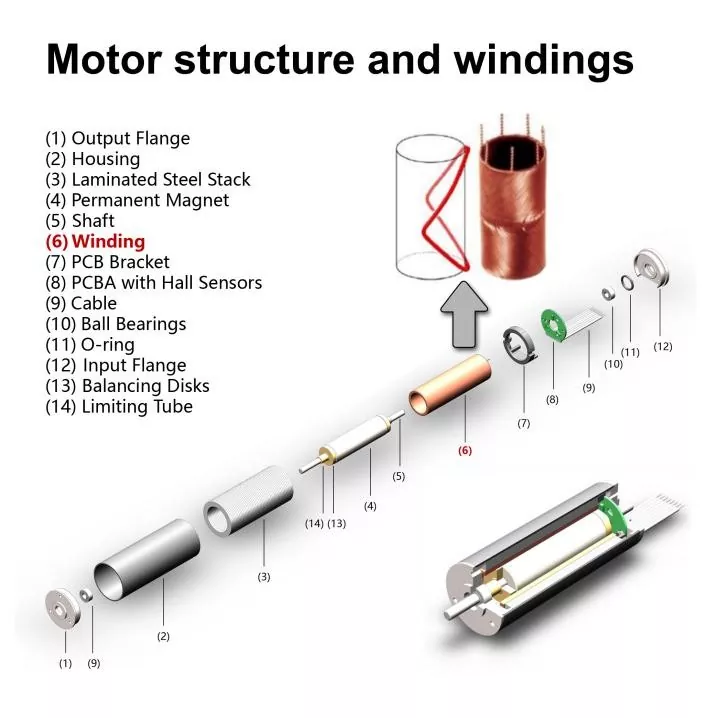

Danh sách các bộ phận cấu trúc động cơ1. Mặt bích đầu ra

2. Nhà ở

3. Chồng thép nhiều lớp

4. Nam châm vĩnh cửu

5. Trục

6. Quanh co

7. Giá đỡ PCB

8. PCBA với cảm biến Hall

9. Cáp

10. Vòng bi

11. Vòng chữ O

12. Mặt bích đầu vào

13. Đĩa cân bằng

14. Ống giới hạn

Về phản hồi bộ mã hóa, động cơ không lõi SEA MOTION hỗ trợ cả phản hồi bộ mã hóa từ tính và quang học, cũng như phản hồi nhiều vòng tăng dần và tuyệt đối. Chúng tôi cung cấp các mô-đun bánh răng hành tinh để cung cấp cho động cơ corless mô-men xoắn đầu ra lớn hơn.

Thông số sản phẩm

Dưới đây là so sánh thông số kỹ thuật động cơ corless SEA MOTION với thông số kỹ thuật của các đối thủ trong nước và các thương hiệu quốc tế hàng đầu. Dữ liệu này có nguồn gốc từ trang web chính thức của họ.

Đối với cùng một kích thước, ngay cả một sự cải thiện nhỏ về hiệu suất và các thông số cũng đặt ra những thách thức đối với thiết kế, sản xuất và QC.

So sánh các thông số hoạt động của động cơ không chổi than đường kính 16mm

tham số	Động cơ của chúng tôi	Maxon	Faulhaber	Portescap	Thương hiệu khác
Thương hiệu	Động cơ của chúng tôi	Maxon	Faulhaber	Portescap	Thương hiệu khác
Người mẫu	EC1636	EC-Max1636	B 1628	16ECP36	EC 1636
Đường kính / mm	16	16	16	16	16
Điện áp định mức / V	24	24	24	24	24
Hiệu suất tối đa / %	72	71	69	/	72.2
Tốc độ không tải/rpm	15600	11900	31600	12420	14668
Không có dòng tải / mA	90	31.9	45	35	50
Điện trở pha / Ω	6.12	20.5	15.2	21	10.8
Mô-men xoắn liên tục tối đa / mNM	7	8.19	3.3	7.2	6
Mô-men xoắn dừng / mNM	56.4	22	11	/	33
Hằng số tốc độ / vòng/phút/V	653	510	1349	543	625
Hằng số mô-men xoắn / mNM/A	14.4	18.7	7.08	17.6	15.3
Độ dốc/vòng/phút/mNM	277	556	2896	648	444
Hằng số thời gian cơ học / ms	2.23	4.95	16.4	3.7	2.9
Momen quán tính/gcm2	0.756	0.85	0.54	0.6	0.62
Chiều dài / mm	36	36	28	36	36

So sánh các thông số hoạt động của động cơ không chổi than đường kính 22mm

tham số	Động cơ của chúng tôi	Maxon	Faulhaber	Portescap	Thương hiệu khác
Thương hiệu	Động cơ của chúng tôi	Maxon	Faulhaber	Portescap	Thương hiệu khác
Người mẫu	EC2248	EC-Max2248	B 2057	22ECP45	EC 2248
Đường kính / mm	22	22	20	22	22
Điện áp định mức / V	24	24	24	24	24
Hiệu suất tối đa / %	78	76	84	/	79.7
Tốc độ không tải/rpm	12900	12900	24900	15700	12930
Không có dòng tải / mA	146	121	129	60	102
Điện trở pha / Ω	2.25	3.44	1.32	1.5	2.71
Mô-men xoắn liên tục tối đa / mNM	20	22.7	19.5	29.4	18
Mô-men xoắn dừng / mNM	187	121	172	/	153
Hằng số tốc độ / vòng/phút/V	543	549	1010	654	545
Hằng số mô-men xoắn / mNM/A	17.5	17.4	9.46	14.6	17.5
Độ dốc/vòng/phút/mNM	69.8	109	141	67.2	84.3
Hằng số thời gian cơ học / ms	2.54	5.06	5.9	1.6	2.8
Momen quán tính/gcm2	3.43	4.45	4	2.3	3.1
Chiều dài / mm	45	45	/	45	45

Tính năng sản phẩm và ứng dụng

Ưu điểm của động cơ không lõi SEA MOTION như sau:

1. Hiệu suất cao hơn và sinh nhiệt thấp hơn do không có lõi.

2. Mômen quán tính thấp hơn: Động cơ không lõi SEA MOTION có mô men quán tính chỉ bằng 1/10 đến 1/5 so với động cơ truyền thống, mang lại hiệu suất động tuyệt vời.

3. Không có mô men xoắn nên vận hành cực kỳ êm ái. Hoạt động không rung ở tốc độ thấp, với dao động tốc độ được kiểm soát trong vòng 2%.

4. Kích thước nhỏ và mật độ năng lượng cao.

5. Nhiễu điện từ cực thấp.

6. Độ tuyến tính tuyệt vời trong điều khiển động cơ.

7. Dây chuyền công nghiệp hoàn toàn độc lập và có thể kiểm soát được.

Các ứng dụng bao gồm:

Y tế: Máy nội soi, robot phẫu thuật, máy bơm chính xác;

Công nghiệp: Gimbals servo, bàn tay robot khéo léo, tự động hóa chính xác;

Điện tử tiêu dùng: Máy bay không người lái, camera ổn định hình ảnh cao cấp, thiết bị đeo thông minh;

Hàng không vũ trụ: Động cơ servo thu nhỏ, kiểm soát thái độ.

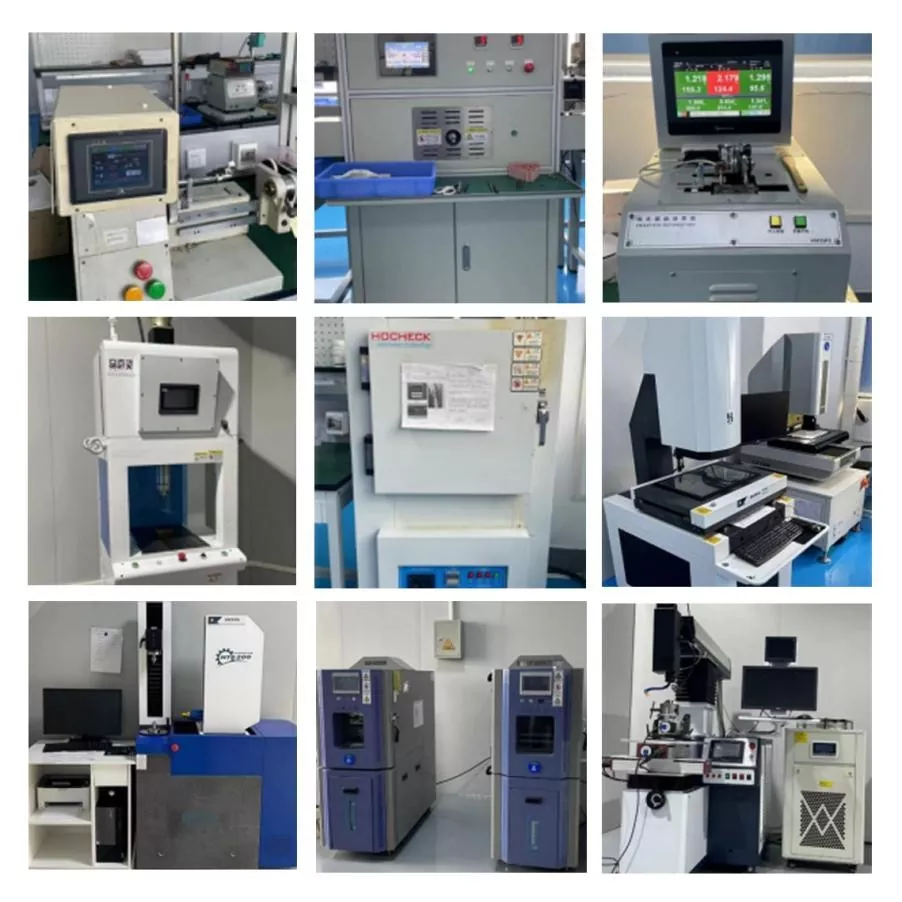

Thiết bị sản xuất

Thiết bị cốt lõi của động cơ không lõi xoay quanh việc sản xuất cuộn dây. Vì vậy, việc chế tạo cuộn dây là hết sức quan trọng và quyết định hiệu suất của động cơ coreless. Chúng tôi đã phát triển và thiết kế thiết bị quấn dây hoàn toàn tự động dựa trên loại cuộn dây.

Bước thứ hai là ép tấm dây; bước thứ ba là cuộn tấm dây thành một cuộn dây, tạo thành hình cuộn dây; cuối cùng, nó được nung ở nhiệt độ cao để tạo hình, hoàn thiện việc chế tạo cuộn dây.
