Tĩnh Nhạccung cấp nâng caoĐộng cơ mô-men xoắn không khungdành cho các kỹ sư và nhà sản xuất thiết bị đang tìm kiếm giải pháp chuyển động truyền động trực tiếp, nhỏ gọn, mô-men xoắn cao. Bằng cách tách rôto và stato khỏi vỏ động cơ thông thường, kiến trúc này cho phép tích hợp cơ học linh hoạt hơn, đáp ứng động cao và chuyển động quay chính xác cho robot, thiết bị bán dẫn, hệ thống y tế, máy CNC và các ứng dụng đòi hỏi khắt khe khác.
Động cơ mô-men xoắn không khung được thiết kế để đặt động cơ trực tiếp bên trong cấu trúc cơ khí thay vì dựa vào động cơ, hộp số, khớp nối hoặc bộ truyền đai thông thường. Kiến trúc truyền động trực tiếp này có thể giảm tổn thất truyền động cơ học đồng thời cung cấp mật độ mô-men xoắn cao, quán tính rôto thấp, độ cứng cao và khả năng điều khiển chuyển động nhạy bén. Đối với thiết bị tự động hóa hiện đại, khả năng tùy chỉnh kiểu cuộn dây, mạch từ, kích thước và cấu hình dây dẫn khiến động cơ không khung đặc biệt có giá trị khi không gian lắp đặt, hiệu suất định vị và tích hợp cơ học là rất quan trọng.
1. Động cơ mô-men xoắn không khung là gì?
2. Tại sao động cơ mô-men xoắn không khung lại quan trọng?
4. Bạn nên đánh giá thông số kỹ thuật của động cơ như thế nào?
5. Động cơ mô-men xoắn không khung được sử dụng ở đâu?
6. Làm thế nào các kỹ sư có thể chọn được động cơ phù hợp?
7. Cần cân nhắc điều gì trong quá trình hội nhập?

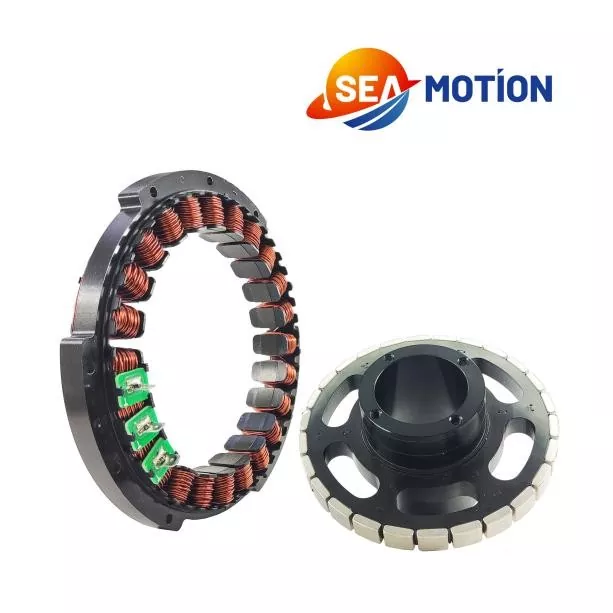

Động cơ mô-men xoắn không khung là động cơ đồng bộ nam châm vĩnh cửu truyền động trực tiếp được cung cấp chủ yếu dưới dạng cụm rôto và stato riêng biệt chứ không phải là một động cơ được đặt hoàn chỉnh. Các bộ phận có thể được tích hợp trực tiếp vào cấu trúc cơ khí của khách hàng, cho phép người thiết kế máy xác định vỏ, vòng bi, cách bố trí trục, vị trí bộ mã hóa và các bộ phận cơ khí khác tùy theo ứng dụng.
Không giống như động cơ servo truyền thống thường yêu cầu hộp số, khớp nối hoặc dây đai để truyền mô-men xoắn đến tải, thiết kế không khung đặt nguồn mô-men xoắn điện từ trực tiếp tại điểm quay. Điều này có thể đơn giản hóa đường truyền cơ học và loại bỏ phản ứng dữ dội liên quan đến các hệ thống truyền động bằng bánh răng thông thường.
Thiết kế này đặc biệt hữu ích khi thiết bị yêu cầu cấu trúc nhỏ gọn, tỷ lệ mô-men xoắn trên thể tích cao, tăng tốc và giảm tốc nhanh hoặc định vị quay chính xác. Tùy thuộc vào kiểu máy và cấu hình cuộn dây, các sản phẩm hiện có có thể đáp ứng các yêu cầu về điện áp, tốc độ, mô-men xoắn, dòng điện và công suất khác nhau.
Khi thiết bị công nghiệp trở nên nhỏ hơn và thông minh hơn, việc bố trí động cơ thông thường có thể tạo ra những hạn chế về mặt cơ học. Một động cơ servo hoàn chỉnh cần có không gian lắp đặt cho vỏ của nó và cũng có thể yêu cầu các bộ phận truyền động bổ sung. Những thành phần này làm tăng số lượng các giao diện cơ học giữa động cơ và tải.
Động cơ mô-men xoắn không khung cung cấp một cách tiếp cận khác. Rôto và stato có thể được nhúng vào cấu trúc máy, cho phép các kỹ sư chế tạo động cơ xung quanh ứng dụng thay vì thiết kế lại ứng dụng xung quanh thân động cơ tiêu chuẩn.
Mật độ mô-men xoắn cao là một trong những lý do chính khiến các kỹ sư cân nhắc sử dụng công nghệ động cơ không khung. Bằng cách loại bỏ các bộ phận vỏ và bộ truyền động không cần thiết, động cơ có thể được tích hợp gần hơn với tải. Điều này đặc biệt có giá trị trong các khớp robot, bàn quay, bệ bán dẫn và các ứng dụng khác khi khối lượng lắp đặt sẵn có bị hạn chế.
Các hệ thống truyền động dựa trên bánh răng truyền thống có thể gây ra phản ứng ngược, lỗi tuân thủ và lỗi cơ học. Động cơ truyền động trực tiếp loại bỏ sự cần thiết của nhiều bộ phận truyền động này. Khi kết hợp với thiết bị phản hồi có độ phân giải cao phù hợp và bộ điều khiển servo, hệ thống thu được có thể mang lại hiệu suất định vị có độ phản hồi cao.
Quán tính rôto thấp cho phép động cơ thay đổi tốc độ nhanh chóng. Đặc tính này có giá trị đối với thiết bị thực hiện các chu kỳ khởi động-dừng thường xuyên, định vị nhanh hoặc thay đổi hướng lặp đi lặp lại. Trong tự động hóa chính xác, phản ứng nhanh hơn có thể góp phần rút ngắn thời gian chu kỳ trong khi vẫn duy trì chuyển động được kiểm soát.
Vì rôto và stato là những bộ phận riêng biệt nên các nhà thiết kế có nhiều quyền tự do hơn trong việc xác định cách động cơ lắp vào máy. Cấu trúc rỗng cũng có thể được xem xét khi cáp, đường khí nén, đường quang hoặc các bộ phận khác cần đi qua cụm quay.
Các ứng dụng khác nhau đòi hỏi các đặc tính động cơ khác nhau. Một nhà cung cấp chuyên nghiệp có thể hỗ trợ các biến thể về kiểu cuộn dây, thiết kế mạch từ, phương pháp đóng gói, cách sắp xếp dây điện và kích thước vật lý. Điều này làm cho công nghệ không khung phù hợp cho cả thiết bị tiêu chuẩn và các dự án OEM chuyên dụng.
Chỉ chọn động cơ theo mômen định mức của nó là không đủ. Các kỹ sư nên đánh giá điểm vận hành hoàn chỉnh, bao gồm điện áp, tốc độ, mô-men xoắn liên tục, mô-men xoắn cực đại, dòng điện, điều kiện nhiệt, quán tính rôto và các yêu cầu điều khiển.
| Đặc điểm kỹ thuật | Tại sao nó quan trọng | Xem xét kỹ thuật điển hình |
|---|---|---|
| Điện áp định mức | Xác định các yêu cầu vận hành điện | Phù hợp với ổ đĩa servo có sẵn và kiến trúc nguồn |
| Tốc độ định mức | Xác định khả năng hoạt động liên tục | Xem xét tốc độ vận hành và hồ sơ tăng tốc cần thiết |
| mô-men xoắn định mức | Thể hiện khả năng mô-men xoắn liên tục | Bao gồm mô-men xoắn tải và giới hạn an toàn ứng dụng |
| mô-men xoắn cực đại | Hỗ trợ các điều kiện tải cao trong thời gian ngắn | Quan trọng đối với khả năng tăng tốc và chuyển động động |
| Xếp hạng hiện tại | Ảnh hưởng đến yêu cầu về truyền động và nhiệt | Đảm bảo bộ điều khiển có thể liên tục cung cấp dòng điện cần thiết |
| Dòng điện cực đại | Xác định đầu ra động ngắn hạn | Kiểm tra khả năng dòng điện đỉnh của biến tần |
| Thông số cuộn dây | Ảnh hưởng đến phản ứng điện và điều chỉnh điều khiển | Khớp các thông số động cơ với hệ thống servo đã chọn |
Ví dụ: các cấu hình có sẵn có thể bao gồm từ các động cơ nhỏ như 25LW01, định mức ở mức 0,05 N·m, đến các cấu hình lớn hơn như 76ZWS03, cung cấp mô-men xoắn định mức là 3,3 N·m và mô-men xoắn cực đại là 10 N·m. Lựa chọn chính xác phụ thuộc vào cấu hình chuyển động hoàn chỉnh chứ không chỉ riêng kích thước động cơ.
Cấu trúc cơ khí linh hoạt của động cơ không khung giúp nó phù hợp với nhiều ngành công nghiệp chính xác. Các ứng dụng điển hình bao gồm:
Để biết thêm thông tin về kiến trúc sản phẩm và cấu hình có sẵn, các kỹ sư có thể xem lạiTrang sản phẩm Động cơ mô-men xoắn không khung.
Quá trình lựa chọn có hệ thống giúp ngăn ngừa các vấn đề về kích thước dưới mức, nhiệt độ quá cao và khả năng tương thích. Trước khi yêu cầu báo giá động cơ, kỹ sư cần xác định các thông số sau:
Việc chia sẻ những chi tiết này với nhà cung cấp kỹ thuật cho phép đánh giá cấu hình động cơ theo đặc tính tải thực thay vì chỉ dựa vào định mức danh nghĩa của động cơ.
Động cơ không khung mang đến sự tự do về mặt cơ học, nhưng việc tích hợp thành công đòi hỏi phải có kỹ thuật cẩn thận. Rôto và stato phải được lắp đặt với độ đồng tâm thích hợp, kiểm soát khe hở không khí, độ cứng cơ học và quản lý nhiệt.
Việc lắp ráp điện cũng quan trọng không kém. Cuộn dây stato phải được kết nối chính xác với bộ dẫn động, đồng thời hệ thống phản hồi phải được căn chỉnh chính xác với vị trí cơ học của động cơ. Đối với các ứng dụng tốc độ cao, độ bền kết cấu rôto và khả năng giữ nam châm cũng cần được xem xét cẩn thận.
Quy trình sản xuất có thể bao gồm gia công rôto chính xác, liên kết nam châm, cuộn dây tự động hoặc chuyên dụng, tổ chức cuộn dây, hàn, bầu chân không, xử lý keo, làm sạch bề mặt và kiểm tra hiệu suất điện. Các bước này ảnh hưởng trực tiếp đến tính nhất quán của động cơ và độ tin cậy lâu dài.
Đối với các dự án OEM, việc tùy chỉnh cũng có thể mở rộng ra ngoài các kích thước. Kiểu cuộn dây, thiết kế mạch từ, phương pháp nối dây và phương pháp đóng gói có thể được điều chỉnh theo yêu cầu của thiết bị.
Một động cơ servo thông thường thường tích hợp vỏ, trục, vòng bi và các bộ phận cơ khí khác thành một cụm động cơ hoàn chỉnh. Động cơ mô-men xoắn không khung chủ yếu cung cấp rôto và stato, cho phép khách hàng tích hợp các bộ phận này trực tiếp vào máy. Điều này có thể tạo ra một cấu trúc truyền động trực tiếp nhỏ gọn hơn.
Đúng. Tùy thuộc vào nhà cung cấp và ứng dụng, việc tùy chỉnh có thể bao gồm kích thước động cơ, kiểu cuộn dây, thiết kế mạch từ, phương pháp nối dây và bao bì. Các giải pháp tùy chỉnh đặc biệt hữu ích cho robot, các giai đoạn chính xác, thiết bị y tế và máy móc OEM chuyên dụng.
Bản thân động cơ có thể được cung cấp mà không cần thiết bị phản hồi tích hợp, nhưng các ứng dụng servo chính xác thường yêu cầu bộ mã hóa hoặc giải pháp phản hồi khác. Thiết bị phản hồi cho phép bộ điều khiển giám sát vị trí rôto và điều chỉnh động cơ theo yêu cầu về vị trí và tốc độ của ứng dụng.
Đúng. Cấu trúc nhỏ gọn, khả năng truyền động trực tiếp, mật độ mô-men xoắn cao và tích hợp cơ học linh hoạt khiến chúng rất phù hợp với các khớp robot. Các kỹ sư có thể kết hợp động cơ với vòng bi, bộ mã hóa, bộ điều khiển và các bộ phận kết cấu phù hợp để tạo ra kiến trúc khớp tùy chỉnh.
Cung cấp mô-men xoắn, tốc độ, điện áp, cấu hình gia tốc, kích thước lắp đặt, chu kỳ làm việc, điều kiện môi trường, yêu cầu phản hồi và số lượng dự kiến. Những chi tiết này giúp nhà cung cấp đề xuất cấu hình động cơ phù hợp và xác định sớm các hạn chế về nhiệt hoặc cơ học tiềm ẩn.
Động cơ mô-men xoắn không khung cung cấp sự kết hợp mạnh mẽ giữa hiệu suất truyền động trực tiếp, tích hợp nhỏ gọn, mật độ mô-men xoắn cao, phản ứng cơ học thấp và phản ứng động. Đối với robot, thiết bị bán dẫn, hệ thống CNC, thiết bị y tế và máy móc chính xác khác, chúng mang lại cho các kỹ sư nhiều quyền tự do hơn để tối ưu hóa kiến trúc chuyển động hoàn chỉnh. Nếu bạn đang phát triển một máy mới hoặc nâng cấp trục quay hiện có,liên hệ với chúng tôiđể thảo luận về các yêu cầu về mô-men xoắn, tốc độ, kích thước, điện áp và khả năng tùy chỉnh của bạn cũng như tìm giải pháp chuyển động phù hợp với ứng dụng của bạn.
