Ổ đĩa servo Micro DC

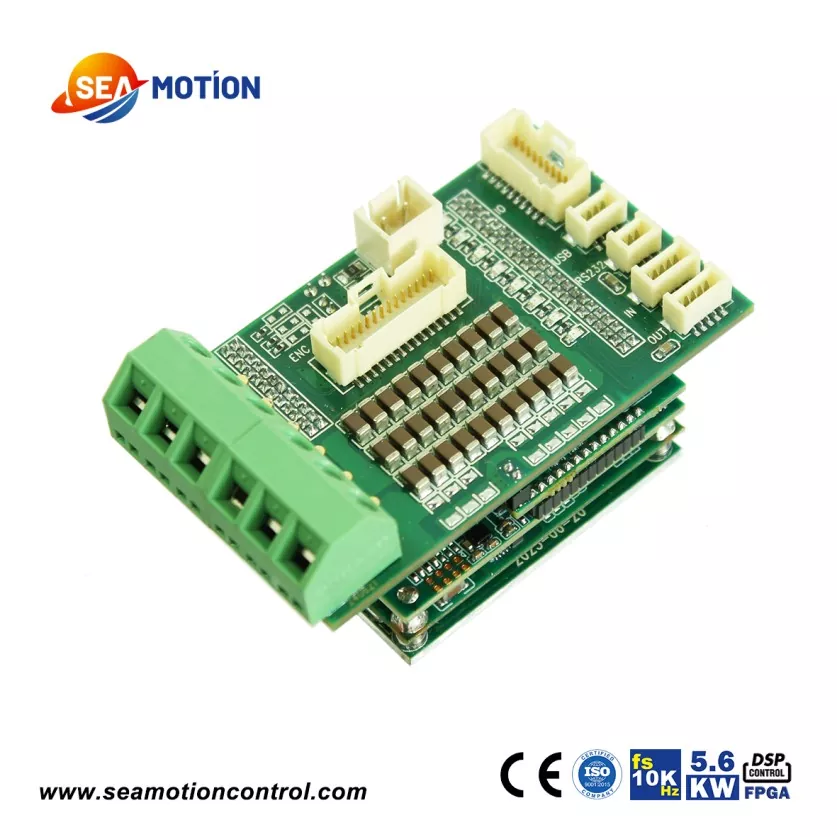

Bộ truyền động servo SEA1-80A Micro Dc có kích thước cực kỳ nhỏ gọn và mật độ năng lượng cao. Ổ đĩa có kích thước bằng quả trứng này có thể liên tục tạo ra công suất hiệu dụng lên tới 5600W. Nó có tần số lấy mẫu là 10kHz, 6 đầu vào kỹ thuật số và 2 đầu ra kỹ thuật số. Giao diện phong phú của nó hỗ trợ hầu hết tất cả phản hồi của bộ mã hóa, bao gồm phản hồi kép tăng dần và phản hồi kép tuyệt đối, cũng như phản hồi kép tuyệt đối và trình phân giải.

Bộ truyền động servo SEA1-80A Micro Dc có thể được áp dụng cho hầu hết các lĩnh vực. Kích thước siêu nhỏ, độ chính xác cực cao, công suất dòng cực cao và tính linh hoạt mạnh mẽ là những ưu điểm mà biến tần SEA1-80A mang lại cho sản phẩm.

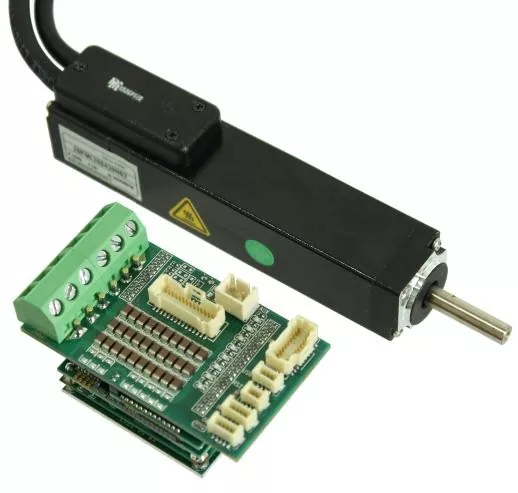

Đây là giải pháp điều khiển chuyển động của JINGYUE Technology dựa trên bộ truyền động servo dc SEA và động cơ servo mặt bích 8 mm, đã được sử dụng rộng rãi trong các máy liên kết khuôn.

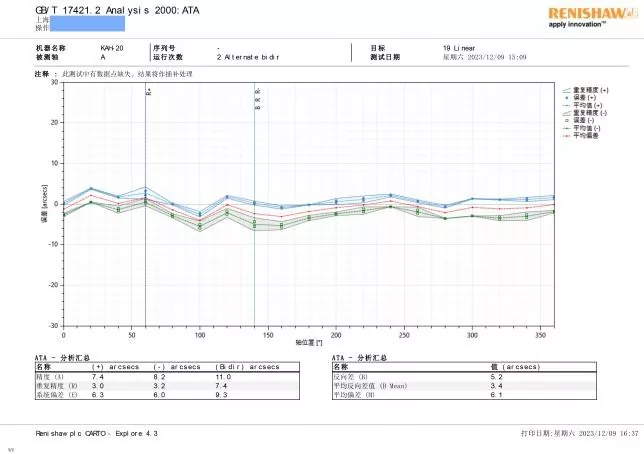

Bộ truyền động servo SEA DC sử dụng kiến ​​trúc DSP+FPGA, mang đến cho sản phẩm khả năng phản hồi tốc độ cao vô song và khả năng xử lý dữ liệu mạnh mẽ. Chúng tôi đã sử dụng giao thoa kế laser Renishaw để kiểm tra độ chính xác điều khiển của bộ truyền động servo SEA DC và kết quả cho thấy bộ truyền động servo SEA DC hoạt động rất xuất sắc.

Dòng ổ đĩa servo DC SEA hiện bao gồm dòng vuông 1-80A, 140A, 210A; và dòng vòng C49, C68, C81 (có đường kính ngoài rỗng lần lượt là 49mm, 68mm và 81mm).

Thông số sản phẩm (Thông số kỹ thuật)

Dòng điện định mức của bộ truyền động servo SEA1-80A DC là 1A, 3A, 6A, 10A, 15A, 25A, 50A, 70A và 80A (80V).

Điện áp định mức là 100V và 80V. Tuy nhiên, chúng tôi khuyên bạn nên sử dụng điện áp nguồn định mức để cấp nguồn cho trình điều khiển và điện áp nguồn tối đa không được vượt quá giá trị

trong bảng.

Các số liệu về điện áp và dòng điện đề cập ở trên đề cập đến điện áp và dòng điện của bus cấp nguồn. Trong thực tế, điện áp và dòng điện tới các pha sẽ nhỏ hơn giá trị

ở tuyến xe buýt.

Khi chọn sản phẩm truyền động, phải tính đến tham số "dòng điện liên tục hiệu dụng".

Công suất đầu ra liên tục tối đa của SEA1-80A là 5,6 kW.

Tính năng sản phẩm và ứng dụng

Chúng tôi mô tả sản phẩm ổ đĩa SEA1-80A với các đặc điểm sau:

1. Kích thước cực kỳ nhỏ, chỉ bằng kích thước của một quả trứng.

2. Mật độ công suất rất cao, hỗ trợ động cơ DC lên tới 5,6KW.

3. Độ chính xác điều khiển cực cao, hỗ trợ phản hồi từ hầu hết các bộ mã hóa chính thống. Hỗ trợ phản hồi kép tăng dần + tuyệt đối và trình phân giải + phản hồi kép tuyệt đối.

4. Tần số lấy mẫu hiện tại 10KHz, băng thông cao, độ tuyến tính cao và phản hồi cao.

5. Ứng dụng rộng rãi.

Nó có thể được áp dụng cho hầu hết các ngành công nghiệp. Đối với các ứng dụng yêu cầu điều khiển chuyển động chính xác, SEA1-80A đặc biệt phù hợp.

Bộ truyền động servo DC đã được sử dụng rộng rãi trong ngành công nghiệp tình báo. Một nhà sản xuất sói robot nổi tiếng của Trung Quốc đã mua và sử dụng bộ truyền động servo SEA1-80A DC trong các sản phẩm sói robot của mình.

Trong lĩnh vực thiết bị y tế, sản phẩm truyền động servo SEA 1-80A DC được sử dụng trong robot phẫu thuật, bộ xương ngoài và thiết bị kiểm tra sinh hóa.

Trong lĩnh vực mạch tích hợp và thiết bị bán dẫn, SEA1-80A được sử dụng trong xử lý tấm bán dẫn, máy cắt hạt, máy liên kết khuôn, trạm thăm dò và máy định vị. Các sản phẩm dòng SEA của JINGYUE TECHNOLOGY cũng được sử dụng rộng rãi trong bàn xoay radar, mô phỏng chuyển động, thiết bị theo dõi quang điện và máy đẩy bơm không trục. Chúng tôi là nhà cung cấp cốt lõi cho 90% nhà sản xuất bàn xoay ở Trung Quốc.

Chi tiết sản xuất

Kích thước sản phẩm / mm

Cấu trúc và quy trình sản phẩm

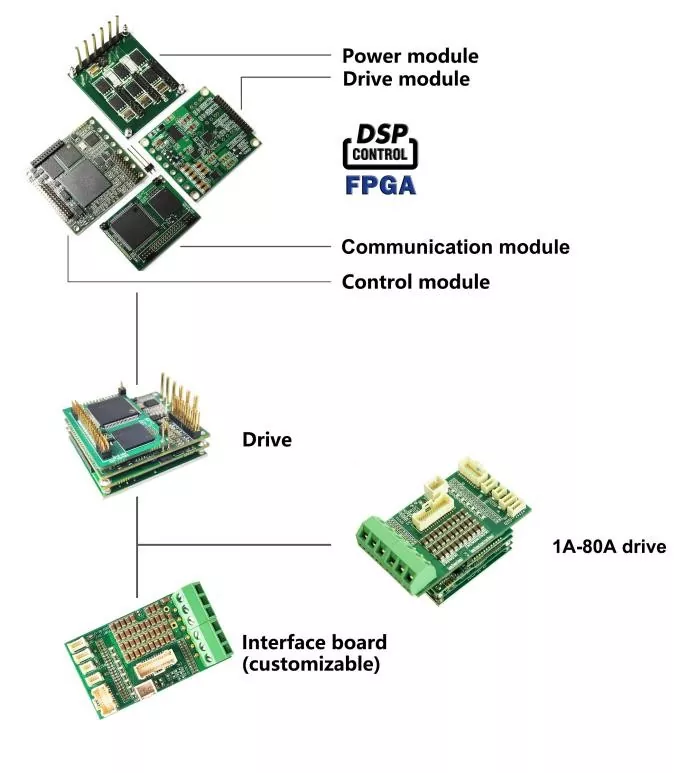

Bộ truyền động servo dc SEA 1-80A bao gồm năm phần: mô-đun nguồn dựa trên tản nhiệt bằng nhôm, mô-đun truyền động, mô-đun điều khiển, mô-đun giao tiếp và bảng giao diện.

Chúng tôi thuê công nghệ gắn trên bề mặt (SMT) của mình cho các nhà máy SMT nổi tiếng. Chúng tôi kiểm tra từng lớp PCB để đảm bảo bán thành phẩm SMT còn nguyên vẹn. Sau đó, chúng tôi lắp ráp, tán đinh và hàn bảng nguồn và bảng điều khiển rồi kiểm tra lại chúng. Chỉ những sản phẩm bán thành phẩm vượt qua quá trình kiểm tra mới được chuyển sang quy trình tiếp theo, trong đó bảng điều khiển được lắp đặt và hàn vào mô-đun lắp ráp.

Điều này có nghĩa là các sản phẩm của chúng tôi phải trải qua tổng cộng 12 lần kiểm tra từ một PCB đến thành phẩm. Những cuộc kiểm tra này không phải là kiểm tra ngẫu nhiên mà là kiểm tra bắt buộc.

Các sản phẩm cũng cần phải trải qua các cuộc kiểm tra lão hóa, kiểm tra nhiệt độ khắc nghiệt (nếu cần), kiểm tra trước khi nhập kho và kiểm tra trước khi giao hàng.

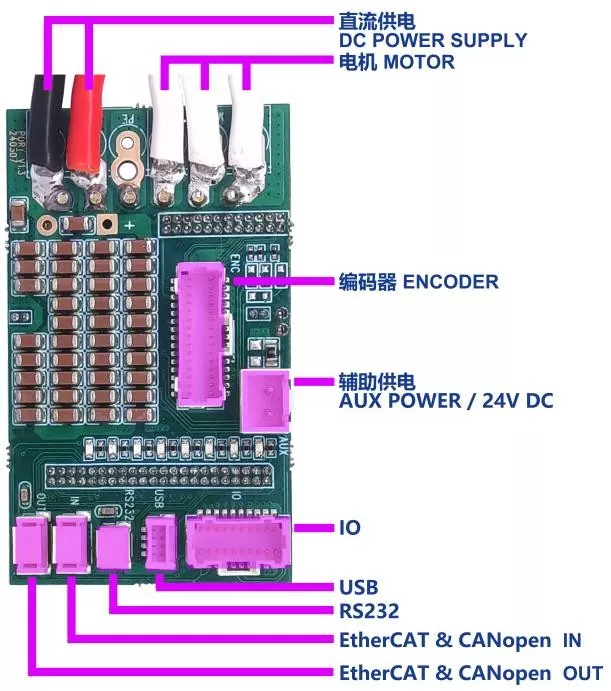

Phương pháp cấp nguồn và nối dây động cơ được xác định dựa trên dòng điện. Nếu dòng điện nhỏ hơn 25A thì chúng ta sử dụng cổng kết nối nhanh. Nếu dòng điện lớn hơn 25A thì tôi hàn dây cho khách.

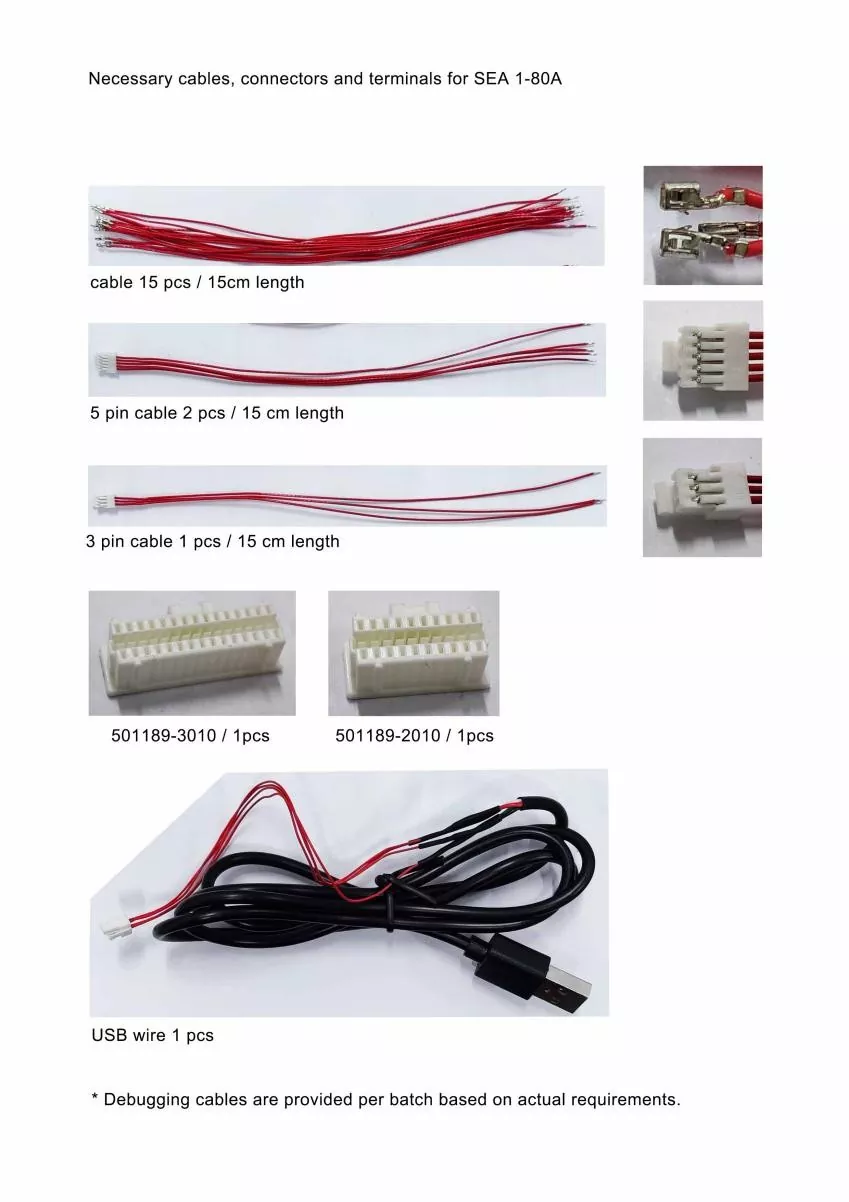

Chúng tôi cung cấp cho khách hàng các loại cáp cần thiết để gỡ lỗi sản phẩm.
