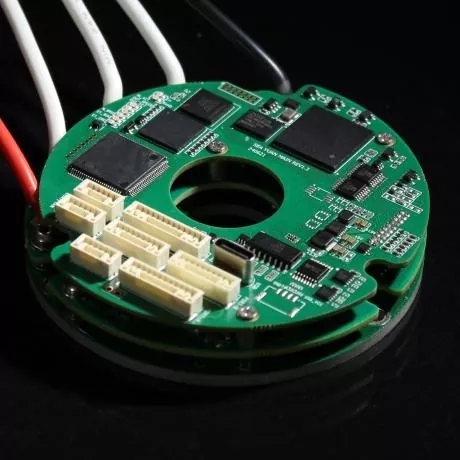

Ổ đĩa Micro thông minh

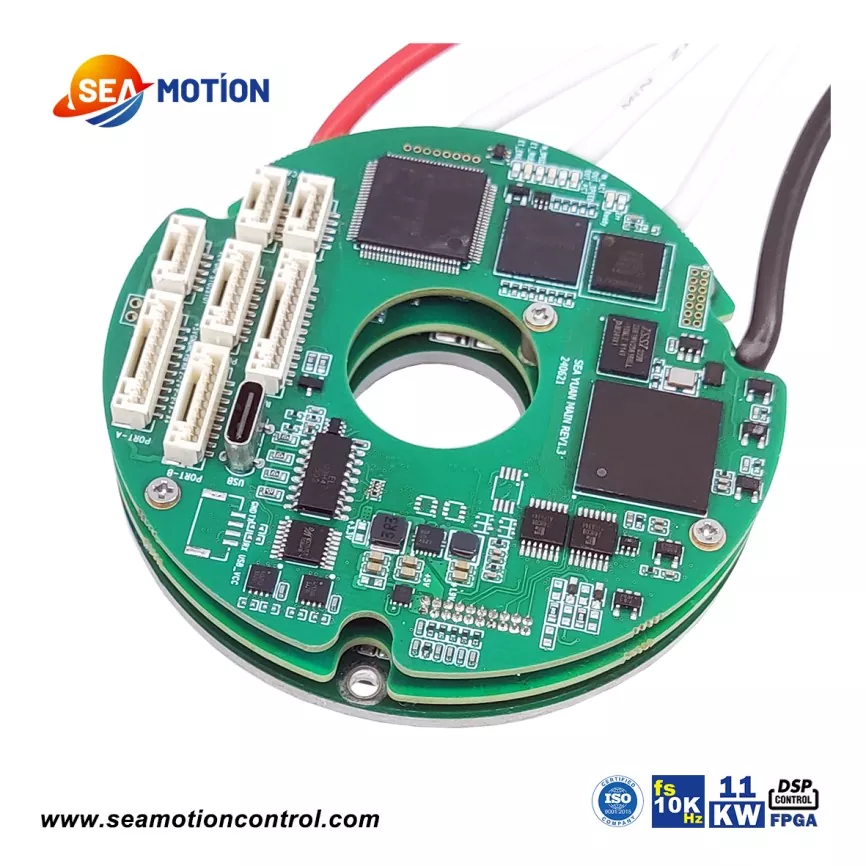

Bộ truyền động micro servo thông minh vòng tròn SEA C81 là sản phẩm lớn nhất trong dòng vòng tròn SEA MOTION. Nó sử dụng kiến ​​trúc DSP+FPGA, mang lại khả năng xử lý dữ liệu cực kỳ mạnh mẽ. SEA C81 hỗ trợ các giao thức truyền thông bus EtherCAT và CANopen cũng như nhiều phản hồi bộ mã hóa chính thống khác nhau. Các chế độ chuyển động của SEA C81 bao gồm: bánh răng điện tử, cam điện tử, liên kết tỷ lệ, điểm-điểm; các tính năng bảo vệ có thể lập trình bao gồm: lỗi vị trí, quá dòng, quá điện áp hoặc thấp áp, I2t, quá tải ngắn mạch đầu ra và các chức năng bảo vệ toàn diện khác; tần số đáp ứng xung lên tới 2 MHz; lọc kỹ thuật số; Giao diện nối tiếp RS232 với tốc độ truyền lên tới 115KB; và bus cục bộ CAN2.0, tương thích với CANopen DS-402, với tốc độ truyền lên tới 1 MHz.

Thông số sản phẩm (Thông số kỹ thuật)

SEA C81 có dòng điện định mức bus là 70A, 80A và 140A, dòng điện hiệu dụng liên tục là 49,5A, 56,5A và 99A và công suất đầu ra liên tục tối đa là 11kW.

Giống như các sản phẩm thuộc dòng SEA MOTION khác, SEA C81 hỗ trợ phản hồi từ bộ mã hóa tuyệt đối, bộ mã hóa gia tăng, cảm biến hiệu ứng Hall, tín hiệu analog và bộ phân giải. Nó cũng hỗ trợ phản hồi kép, tăng dần + tuyệt đối hoặc hiệu ứng Hall + tuyệt đối.

Về xử lý dữ liệu, SEA C81 có băng thông vòng lặp hiện tại lớn hơn vòng kín 4kHz, thời gian lấy mẫu hiện tại là 40-125μs, tốc độ lấy mẫu hiện tại là 25kHz và tần số chuyển mạch hiện tại là 3kHz.

Tính năng sản phẩm và ứng dụng

Giống như tất cả các bộ điều khiển servo thông minh dòng SEA MOTION, SEAC81 có thể được áp dụng cho hầu hết các ứng dụng cao cấp. Nó có thiết kế rỗng hình xuyến, kích thước nhỏ, công suất cao và hỗ trợ hầu hết các phương pháp phản hồi bộ mã hóa, bao gồm cả phản hồi kép.

Sản phẩm có băng thông cao và tuyến tính, với SEAC81 cung cấp công suất đầu ra liên tục tối đa là 11kW.

Các ứng dụng chính của SEA C81 như sau:

1. Động cơ servo tích hợp hiệu suất cao;

2. Mô-đun chung

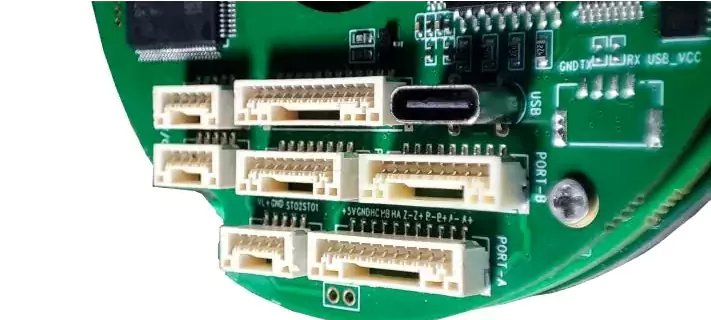

Chi tiết sản xuất

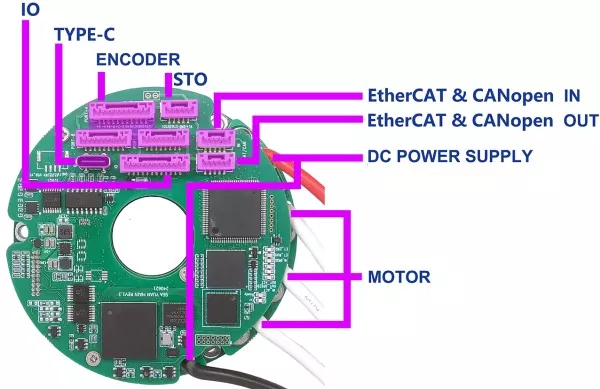

Định nghĩa giao diện của SEA C81

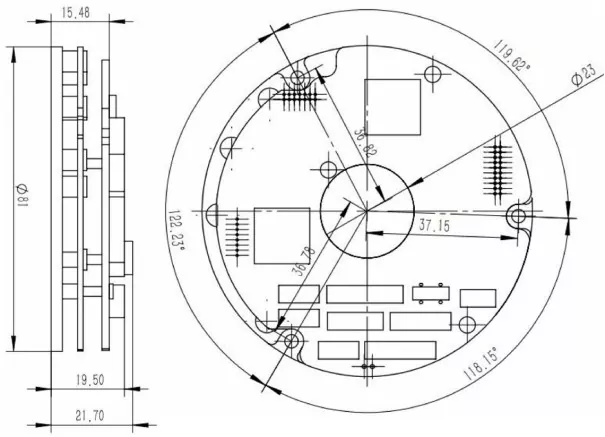

Kích thước sản phẩm / mm
