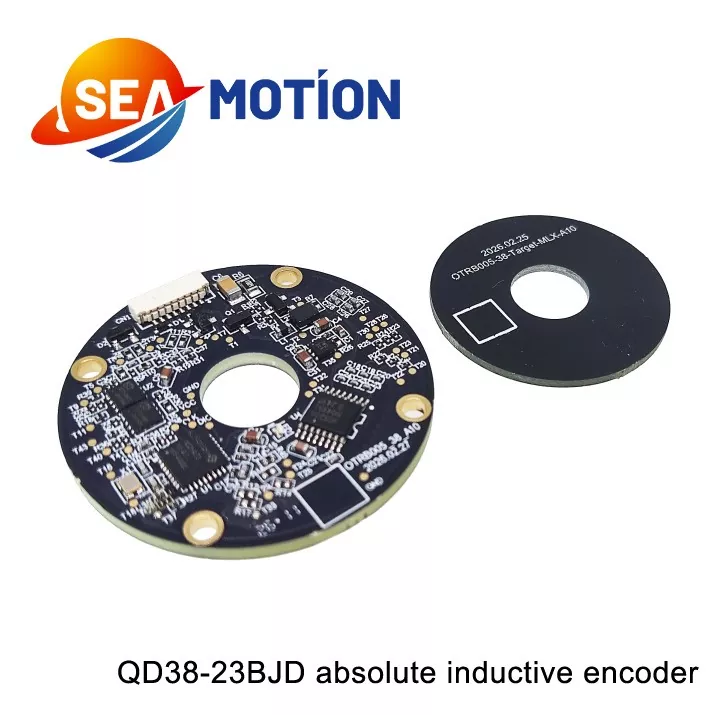

Bộ mã hóa cảm ứng tuyệt đối

Bắt nguồn từ công nghệ cấp độ ô tô, hệ thống này kế thừa nhiều năm kinh nghiệm R&D trưởng thành và sản xuất hàng loạt về khung gầm truyền động bằng dây năng lượng mới và cảm biến vị trí truyền động điện, được phát triển theo tiêu chuẩn độ tin cậy cấp ô tô. Nó có tính năng phản hồi vị trí có độ chính xác cao, với độ chính xác phát hiện xuống cấp độ cung thứ hai, cung cấp cảm biến góc chính xác cho các khớp của robot và đảm bảo độ ổn định của điều khiển chuyển động. Nó cũng tự hào có khả năng chống nhiễu mạnh mẽ.

Bằng cách sử dụng nguyên lý cảm ứng và các thuật toán xử lý tín hiệu chuyên dụng, đồng thời đã trải qua gần một trăm vòng kiểm tra EMC và độ bền, nó thích ứng với hoạt động của động cơ tốc độ cao và môi trường nhiễu từ tính mạnh.

Tính nhất quán tuyệt vời của lô: Dựa vào dây chuyền sản xuất tự động cấp ô tô và kiểm soát chất lượng từ đầu đến cuối, tính nhất quán theo lô đáp ứng nhu cầu sản xuất robot quy mô lớn.

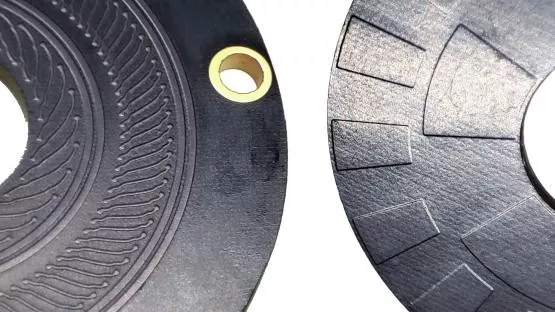

Cấu trúc nhỏ gọn và khả năng thích ứng mạnh mẽ: Cuộn dây PCB dạng vòng và cấu trúc bàn xoay dẫn điện được khắc có kích thước nhỏ, dễ lắp đặt và khớp hoàn hảo với các mô-đun khớp trục rỗng khác nhau.

Video công ty

tham số

Thông số điện

Bộ mã hóa này có tính năng thích ứng môi trường vượt trội và độ bền cấu trúc. Nguyên lý làm việc không tiếp xúc của nó giúp loại bỏ hao mòn cơ học, giúp vận hành lâu dài mà không cần bảo trì. Nó miễn nhiễm với từ trường đi lạc, bụi, độ ẩm và độ rung, thích nghi hoàn hảo với môi trường công nghiệp khắc nghiệt. Với độ phân giải cao lên tới 23 bit và độ trễ tín hiệu thấp, nó hỗ trợ các giao thức truyền thông chính thống bao gồm SSI và BiSS-C, mang lại phản hồi vị trí chính xác và nhanh chóng. Cấu trúc nhỏ gọn và nhẹ cũng cho phép lắp đặt linh hoạt trong không gian thiết bị hạn chế.

Video sản phẩm

Định nghĩa thiết bị đầu cuối

Kích thước sản phẩm

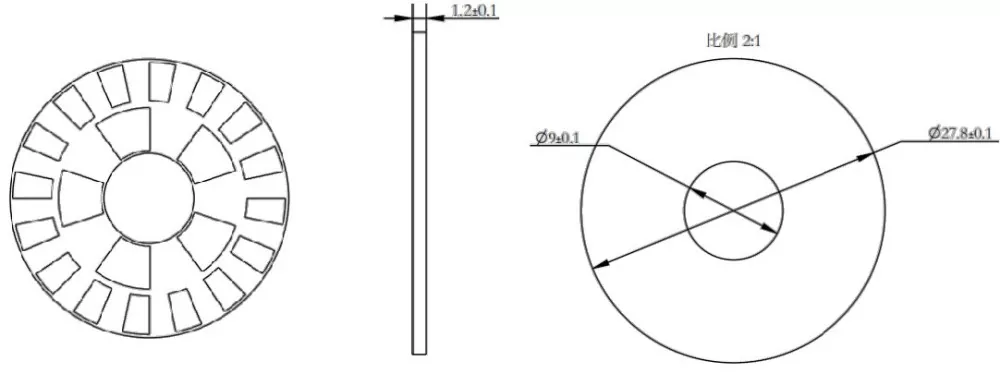

Kích thước rôto

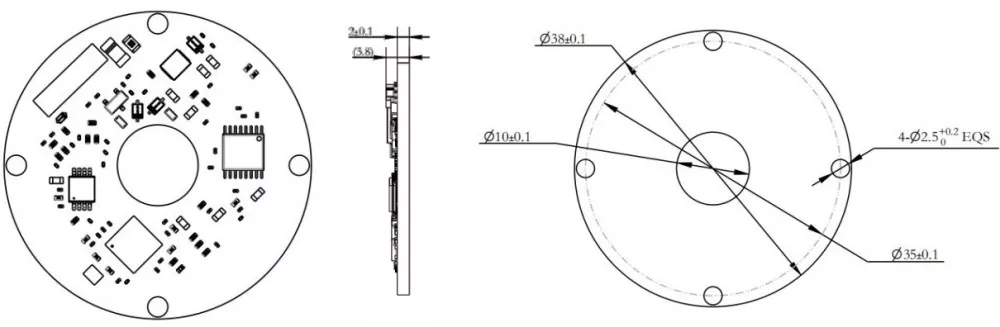

kích thước stato

Q D 38 - 23 B JD

①②③  ④ ⑤⑥

①-Q: Bộ mã hóa cảm ứng dòng DM Q

②-D: Bộ mã hóa đơn

③-38: Đường kính ngoài 38mm

④-23: Độ phân giải của bộ mã hóa: 23-bit

⑤-B: Loại tín hiệu: BiSS-C

⑥-JD: Radial (đầu ra ngang)

Được sử dụng rộng rãi trong các tình huống tự động hóa công nghiệp và điều khiển chuyển động chính xác, bộ mã hóa cảm ứng tuyệt đối phục vụ cánh tay robot, dây chuyền lắp ráp tự động, máy công cụ CNC và hệ thống động cơ servo. Nó cũng áp dụng cho máy đóng gói, thiết bị dệt và thiết bị hậu cần thông minh, cung cấp dữ liệu đo góc và vị trí ổn định để đảm bảo tính chính xác, hiệu quả và an toàn của hoạt động sản xuất tự động.

Video cài đặt:

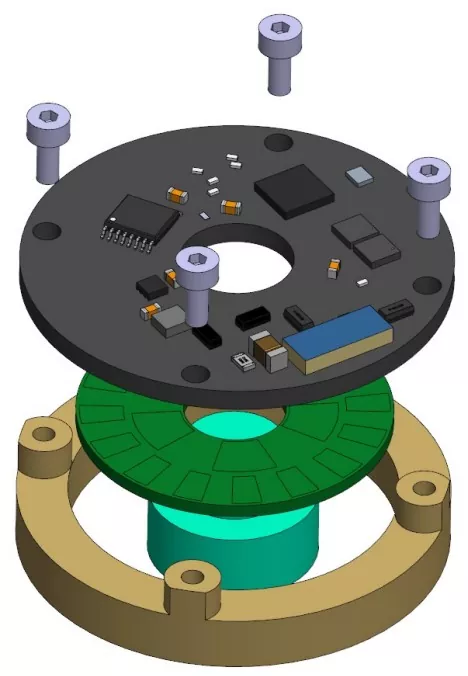

Sơ đồ cài đặt                 Các công cụ cần thiết để cài đặt

Tua vít mô-men xoắn Phillips

Cờ lê lực lục giác 1,5 mm (hệ mét)

4 x vít đầu tròn M2x5.5 Phillips có vòng đệm phẳng

2 x vít định vị đầu cốc có ổ cắm lục giác M3x3

8 x vít chìm Phillips M1.6x6

Trình tự cài đặt

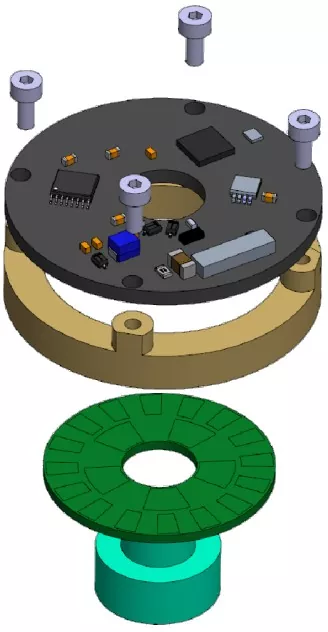

Lắp đặt rôto:

① Lắp rôto bộ mã hóa vào trục động cơ và định vị chính xác;

②Sử dụng keo DP460 để liên kết chắc chắn tấm rôto bộ mã hóa với ống bọc trục.

[Ghi chú]:

1) Nếu chiều cao rôto cần điều chỉnh, chỉ thực hiện bước siết chặt sau khi điều chỉnh xong;

2) Để tránh vít bị lỏng, hãy bôi keo khóa ren trước vào các lỗ ren hoặc sử dụng vít được phủ sẵn.

Mô men xoắn được khuyến nghị là 7 ± 0,2 kgf·cm.

Lắp đặt Stator:

① Đặt stato mã hóa lên bề mặt lắp đặt và căn chỉnh bốn lỗ vít;

② Sử dụng tuốc nơ vít mô-men xoắn Phillips, lần lượt đóng bốn cụm vít vào

(Vít đầu chảo M2x5.5 Phillips + cụm vòng đệm phẳng).
