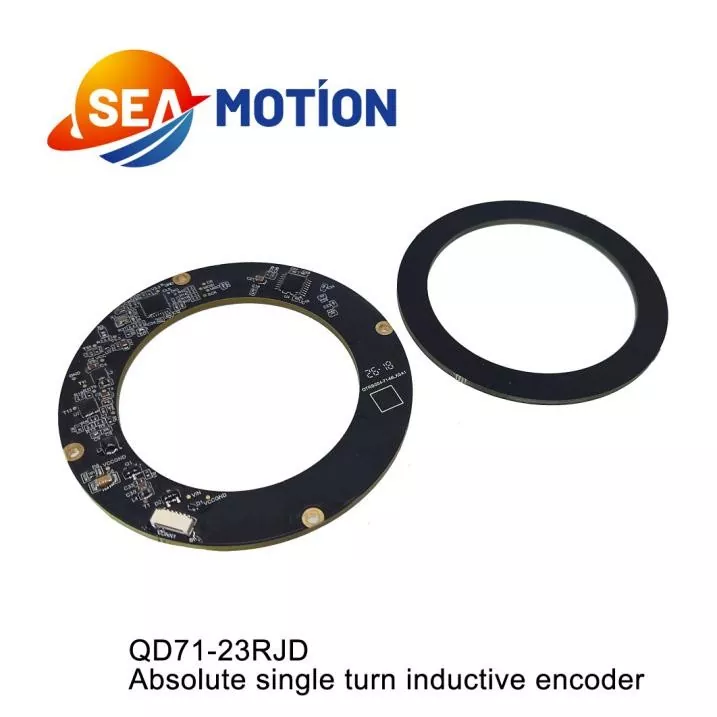

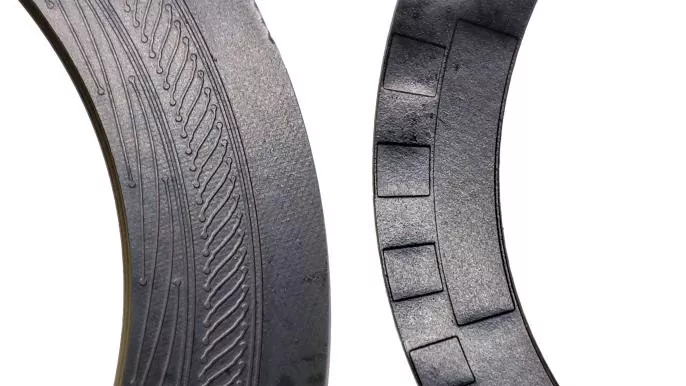

Bộ mã hóa cảm ứng một lượt tuyệt đối

Là nhà sản xuất bộ mã hóa cảm ứng tuyệt đối một vòng đáng tin cậy của Trung Quốc, SEA MOTION chuyên về bộ mã hóa cảm ứng tuyệt đối một vòng được thiết kế để định vị chính xác toàn vòng tròn 0–360°. Thiết bị cảm biến chuyên nghiệp này tính toán các vị trí góc tuyệt đối thông qua việc ghép tín hiệu cảm ứng, xuất ra mã hóa riêng cho từng góc trong một vòng quay. Nó không yêu cầu vận hành dẫn đường sau khi khôi phục nguồn điện và duy trì dữ liệu vị trí chính xác theo thời gian thực, là lựa chọn lý tưởng để giám sát chuyển động quay một chu kỳ.

Video công ty

tham số

Thông số điện

Sản phẩm có ưu điểm nổi bật là độ chính xác cao và độ ổn định cao. Nó đạt được lỗi góc cực thấp và độ lặp lại cao, hỗ trợ phát hiện góc có độ phân giải cao. Không bị mài mòn tiếp xúc cơ học, nó có tuổi thọ lâu dài và không tốn chi phí bảo trì hàng ngày. Chống nhiễu điện từ, nhiệt độ cao và ô nhiễm công nghiệp, nó duy trì hiệu suất ổn định trong điều kiện làm việc phức tạp. Cấu trúc đơn giản, cài đặt dễ dàng và khả năng tương thích mạnh mẽ giúp nó có thể thích ứng với các hệ thống điều khiển chuyển động tiêu chuẩn khác nhau.

Video sản phẩm

Định nghĩa thiết bị đầu cuối

Kích thước sản phẩm

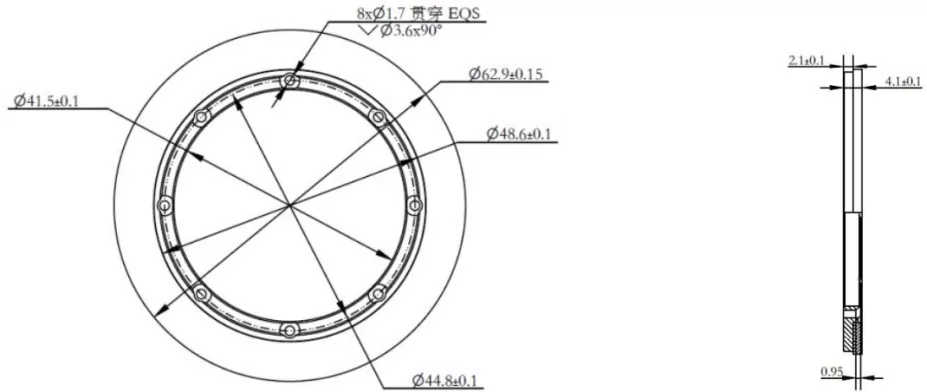

Kích thước rôto

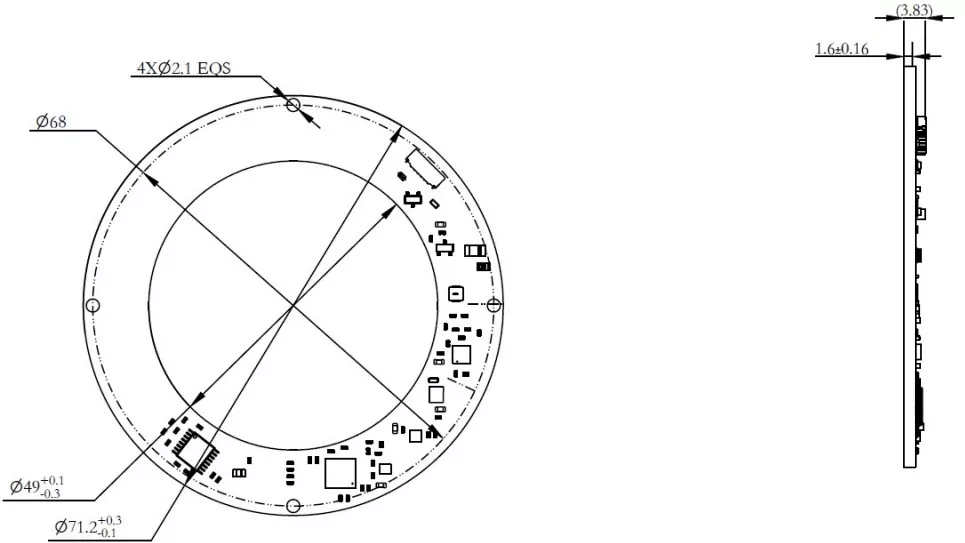

kích thước stato

Q D71 - 23 R JD

①②③  ④ ⑤ ⑥

①-Q: Bộ mã hóa cảm ứng dòng DM Q

②-D: Bộ mã hóa đơn

③-71: Đường kính ngoài 71mm

④-23: Độ phân giải của bộ mã hóa: 23-bit

⑤-B: Loại tín hiệu: RS485

⑥-JD: Radial (đầu ra ngang)

Bộ mã hóa cảm ứng một vòng tuyệt đối chủ yếu được áp dụng trong các tình huống điều khiển quay và định vị một góc. Nó được triển khai rộng rãi trong các nền tảng quay công nghiệp, các bộ phận quay của thiết bị y tế, hệ thống xoay camera, mô-đun quay dụng cụ thử nghiệm và cơ chế quay servo nhỏ. Nó cung cấp phản hồi góc chính xác cho các chuyển động quay chu kỳ ngắn, đảm bảo định vị chính xác và vận hành ổn định của thiết bị quay chính xác.

Video cài đặt

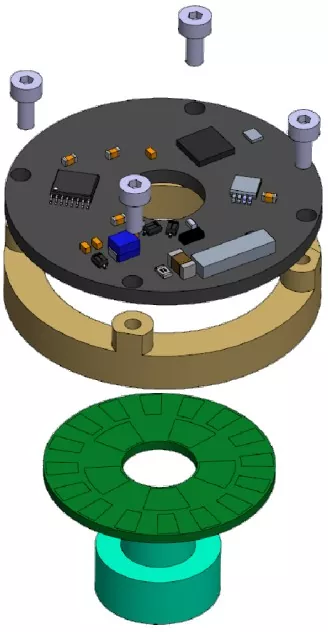

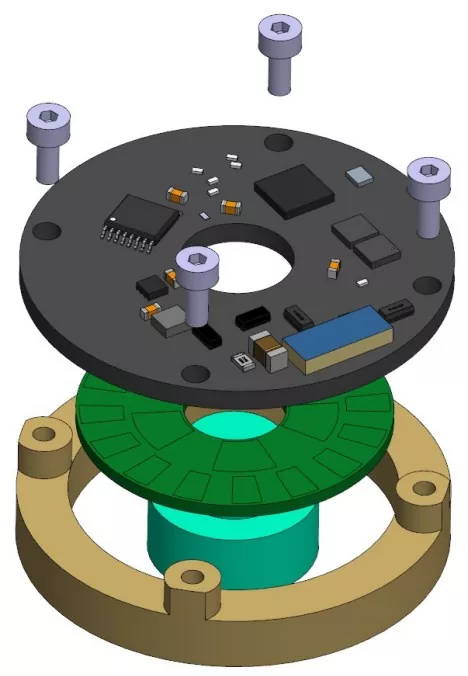

Sơ đồ cài đặt                 Các công cụ cần thiết để cài đặt

Tua vít mô-men xoắn Phillips

Cờ lê lực lục giác 1,5 mm (hệ mét)

4 x vít đầu tròn M2x5.5 Phillips có vòng đệm phẳng

2 x vít định vị đầu cốc có ổ cắm lục giác M3x3

8 x vít chìm Phillips M1.6x6

Trình tự cài đặt

Lắp đặt rôto:

① Lắp rôto bộ mã hóa vào trục động cơ và định vị chính xác;

②Sử dụng keo DP460 để liên kết chắc chắn tấm rôto bộ mã hóa với ống bọc trục.

[Ghi chú]:

1) Nếu chiều cao rôto cần điều chỉnh, chỉ thực hiện bước siết chặt sau khi điều chỉnh xong;

2) Để tránh vít bị lỏng, hãy bôi keo khóa ren trước vào các lỗ ren hoặc sử dụng vít được phủ sẵn.

Mô men xoắn được khuyến nghị là 7 ± 0,2 kgf·cm.

Lắp đặt Stator:

① Đặt stato mã hóa lên bề mặt lắp đặt và căn chỉnh bốn lỗ vít;

② Sử dụng tuốc nơ vít mô-men xoắn Phillips, lần lượt đóng bốn cụm vít vào

(Vít đầu chảo M2x5.5 Phillips + cụm vòng đệm phẳng).

[Lưu ý]: Để tránh vít bị lỏng, hãy bôi keo khóa ren trước vào các lỗ ren hoặc sử dụng vít được phủ sẵn. Mô men xoắn khuyến nghị: 2,8 ± 0,2 kgf·cm.
