Ổ đĩa servo DC nhỏ gọn

Bộ truyền động servo SEA 140A Compact DC tự hào về kiểu dáng nhỏ gọn vô song và khả năng xử lý dữ liệu mạnh mẽ. Giống như SEA1-80A, SEA140A cũng dựa trên kiến ​​trúc DSP+FPGA.

Điều này mang lại cho sản phẩm khả năng xử lý dữ liệu cực kỳ mạnh mẽ—băng thông cao, phản hồi cao và xử lý dữ liệu song song. Tần số lấy mẫu vòng lặp hiện tại của SEA140A cũng đạt tới 10kHz, sở hữu độ tuyến tính đặc biệt.

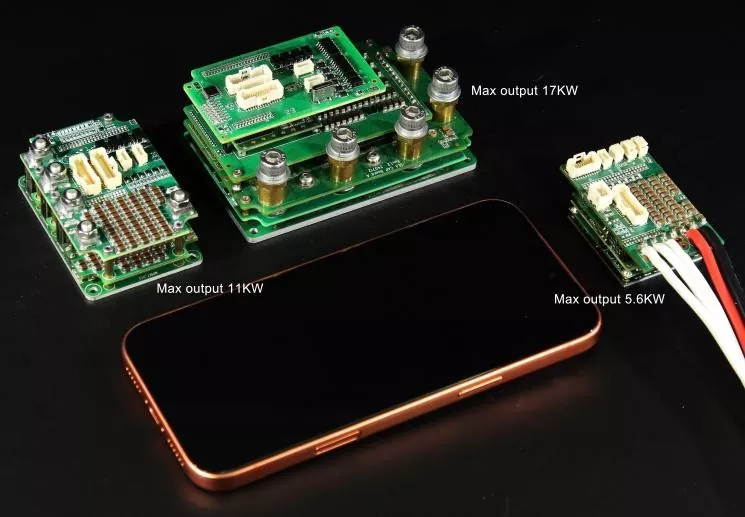

Về công suất đầu ra hiệu quả liên tục, SEA140A đạt 11kW. Điều này cho phép sản phẩm của chúng tôi điều khiển động cơ có công suất cao hơn với dòng điện bus 140A. Về phản hồi của bộ mã hóa, chúng tôi hỗ trợ hầu hết các loại phản hồi bộ mã hóa phổ biến. SEA140A cũng hỗ trợ phản hồi kép tăng dần + phản hồi kép tuyệt đối và trình phân giải + phản hồi kép tuyệt đối.

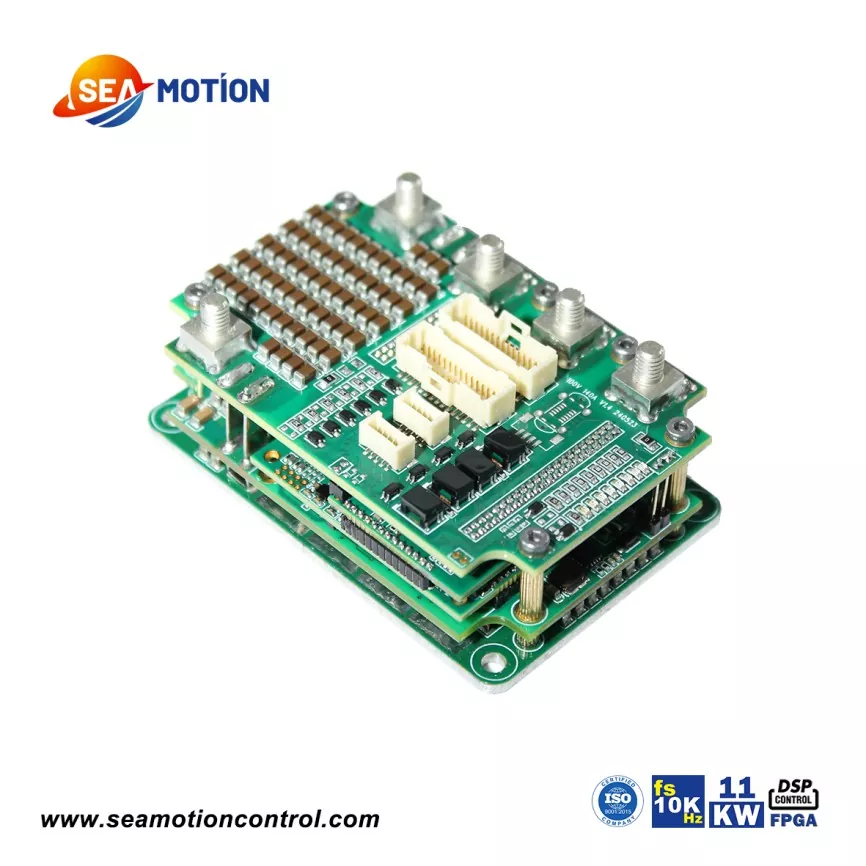

Dòng ổ đĩa servo DC nhỏ gọn hiệu suất cao SEA MOTION sử dụng quy trình PCB 8-12 lớp. Các sản phẩm sử dụng cấu trúc đinh tán xếp chồng lên nhau dựa trên chức năng—lớp dưới cùng chứa mô-đun nguồn, lớp tiếp theo là mô-đun truyền động, lớp tiếp theo là mô-đun điều khiển, lớp tiếp theo là mô-đun giao tiếp và lớp trên cùng là bảng giao diện. Ưu điểm của thiết kế này là mật độ thành phần cao, cho phép kích thước sản phẩm rất nhỏ; phân vùng chức năng giảm thiểu nhiễu; và lớp nền nhôm phía dưới giúp tăng cường khả năng tản nhiệt cho các bộ phận nguồn. Nhược điểm là chi phí sản xuất cao hơn và chu kỳ phát triển dài hơn.

Thông số sản phẩm (Thông số kỹ thuật)

SEA140A có dòng bus tối đa là 140A, 160A và 40A, tương ứng với điện áp tối đa 100V, 80V và 200V. Với dòng điện bus 140A, dòng điện đầu ra hiệu quả liên tục là 99A và công suất đầu ra liên tục tối đa đạt 11kW. Điều quan trọng cần lưu ý là điện áp tối đa mà chúng tôi đề cập tới chính là điện áp cao nhất mà sản phẩm có thể chịu được. Sản phẩm thường không nên hoạt động ở điện áp cao nhất trong thời gian dài. Chúng tôi khuyến nghị sử dụng điện áp hoạt động giữa điện áp nguồn tối thiểu và điện áp nguồn định mức.

Tính năng sản phẩm và ứng dụng

Giống như tất cả các bộ điều khiển servo DC nhỏ gọn hiệu suất cao trong dòng SEA MOTION, SEA140A có thể được áp dụng cho hầu hết các ứng dụng cao cấp. Nó có kích thước nhỏ, công suất dòng điện cao, công suất đầu ra cao và hỗ trợ hầu như tất cả các loại phản hồi bộ mã hóa, bao gồm cả phản hồi tăng dần + tuyệt đối hoặc trình phân giải + phản hồi kép tuyệt đối.

Với băng thông cao, độ tuyến tính cao và phản hồi cao, SEA140A cung cấp công suất đầu ra liên tục lớn hơn so với SEA1-80A. Bộ phận R&D của chúng tôi hiện đang khám phá việc sản xuất hàng loạt cacbua silic làm thành phần năng lượng. Việc sử dụng cacbua silic sẽ cải thiện hơn nữa hiệu suất của sản phẩm.

Các ứng dụng chính của SEA140A như sau:

1. Động cơ servo tích hợp hiệu suất cao;

2. Bàn xoay và thiết bị mô phỏng chuyển động;

3. Thiết bị bán dẫn và mạch tích hợp, chẳng hạn như các thiết bị liên quan đến xử lý vật liệu và yêu cầu tải lớn;

4. Thiết bị tự động hóa công nghiệp;

5. Các phương tiện và thiết bị đặc biệt, như thiết bị lái tự động;

6. AGV lớn

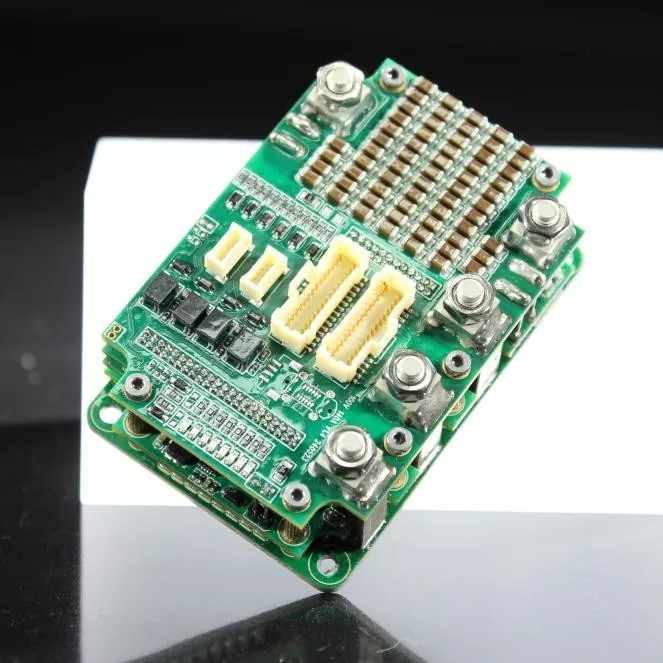

Chi tiết sản xuất

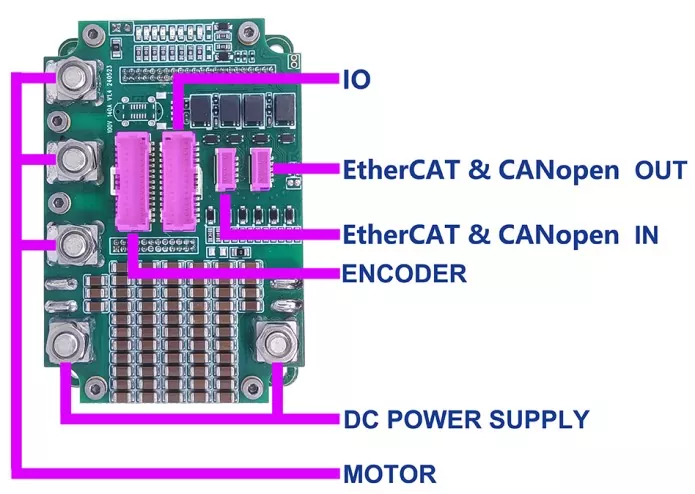

Định nghĩa giao diện của bộ truyền động servo dc nhỏ gọn SEA 140A

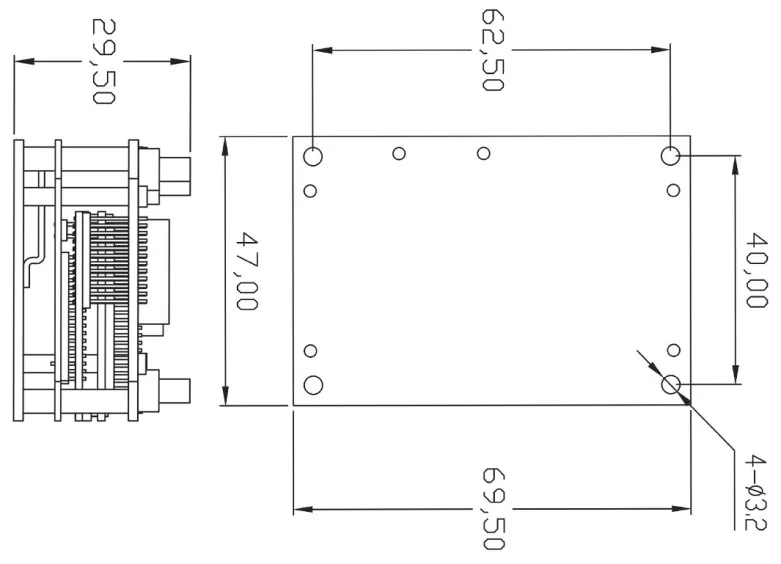

Kích thước sản phẩm / mm

Video sản phẩm
