Ổ đĩa servo DC điện áp thấp

Bộ điều khiển servo DC điện áp thấp vòng tròn SEA C49 là sản phẩm nhỏ nhất trong dòng SEA MOTION Ring. Nó vẫn sử dụng kiến ​​trúc DSP+FPGA, mang lại khả năng xử lý dữ liệu cực kỳ mạnh mẽ. SEA C49 hỗ trợ các giao thức truyền thông bus EtherCAT và CANopen cũng như hỗ trợ phản hồi từ nhiều bộ mã hóa chính thống khác nhau. SEA C49 có 6 cổng vào digital và 2 cổng ra digital.

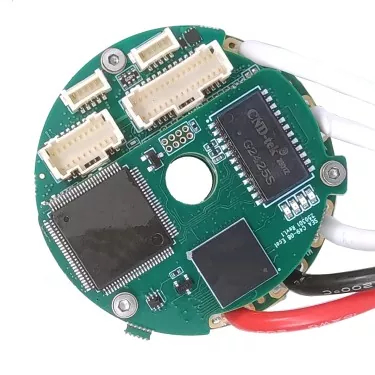

Cấu trúc vòng rỗng cho phép sản phẩm dễ dàng lắp đặt vào động cơ và mô-đun khớp.

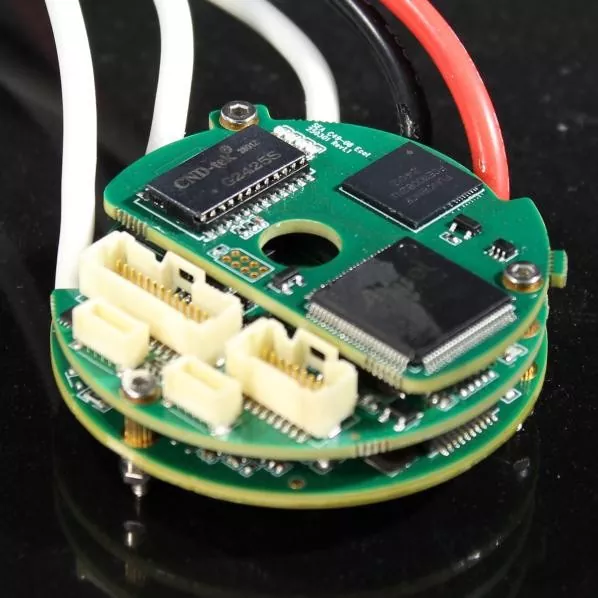

Về dòng điện định mức, SEA C49 hỗ trợ dòng bus tối đa 25A, tương ứng với dòng điện liên tục hiệu dụng là 17,7A và công suất đầu ra liên tục tối đa là 2000W. Cấu trúc của C49 tiếp tục thiết kế mô-đun nguồn phía dưới, với mô-đun truyền động và mô-đun điều khiển được sắp xếp tuần tự hướng lên trên.

Ưu điểm lớn nhất của cấu trúc rỗng hình vòng là sự phù hợp với các sản phẩm hình tròn, chẳng hạn như động cơ servo DC và mô-đun khớp.

Thông số sản phẩm (Thông số kỹ thuật)

SEA C49 có dòng điện định mức bus là 1-25A, dòng điện hiệu dụng liên tục là 0,7-17,7A và công suất đầu ra liên tục tối đa là 80-2000W.

Giống như các sản phẩm thuộc dòng SEA MOTION khác, SEA C49 hỗ trợ phản hồi từ bộ mã hóa tuyệt đối, bộ mã hóa gia tăng, Hall, analog và bộ phân giải. Nó cũng hỗ trợ phản hồi kép, tăng dần + tuyệt đối hoặc Hall + tuyệt đối.

Về mặt xử lý dữ liệu, SEA C49 có băng thông vòng lặp hiện tại lớn hơn vòng kín 4kHz, thời gian lấy mẫu hiện tại là 40-125μs, tốc độ lấy mẫu hiện tại là 25kHz và tần số chuyển mạch hiện tại là 3kHz.

Tính năng sản phẩm và ứng dụng

Giống như tất cả các bộ điều khiển servo DC điện áp thấp dòng SEA MOTION, SEAC49 có thể được áp dụng cho hầu hết các ứng dụng cao cấp. Nó có lõi rỗng hình xuyến, kích thước nhỏ, công suất cao và hỗ trợ hầu hết các phương pháp phản hồi bộ mã hóa, bao gồm cả phản hồi kép.

Sản phẩm có băng thông cao và tuyến tính, với SEA C49 cung cấp công suất đầu ra liên tục tối đa 2000W. Tuy nhiên, các sản phẩm khác trong dòng SEA MOTION thậm chí còn có công suất đầu ra cao hơn và hỗ trợ dòng điện cao hơn.

Các ứng dụng chính của SEA C49 như sau:

1. Động cơ servo tích hợp hiệu suất cao;

2. Mô-đun chung

Chi tiết sản xuất

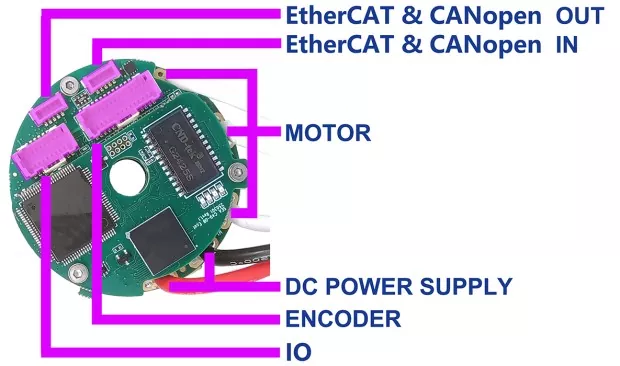

Định nghĩa giao diện của SEA C49

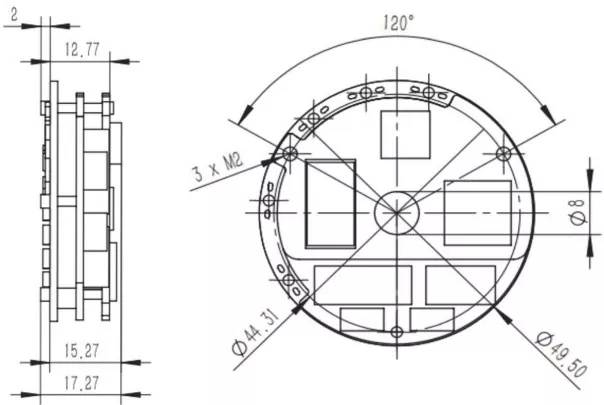

Kích thước sản phẩm / mm

Video sản phẩm
