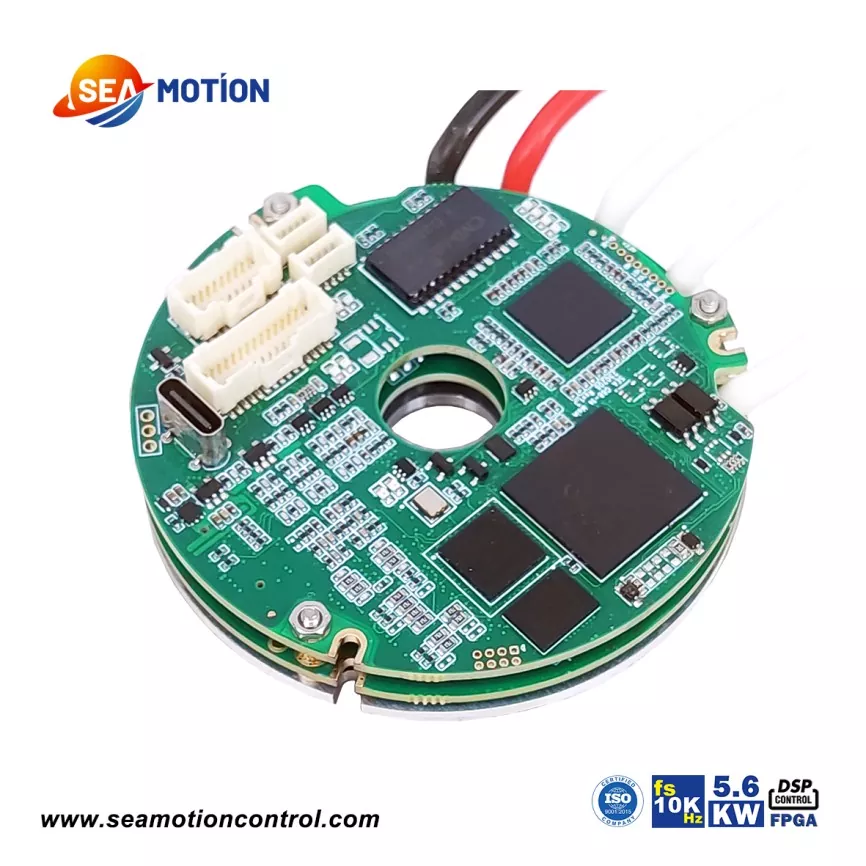

Bộ truyền động servo DC hình tròn có độ chính xác cao SEA C68 nằm trong dòng hình tròn SEA MOTION. Giống như tất cả các sản phẩm dòng SEA MOTION, nó sử dụng kiến trúc DSP+FPGA. Kiến trúc này cung cấp khả năng xử lý dữ liệu đặc biệt. SEA C68 hỗ trợ các giao thức truyền thông bus EtherCAT hoặc CANopen và nhiều phản hồi bộ mã hóa chính thống khác nhau. Về đầu vào và đầu ra kỹ thuật số, SEA C68 có 6 cổng đầu vào kỹ thuật số và 2 cổng đầu ra kỹ thuật số.

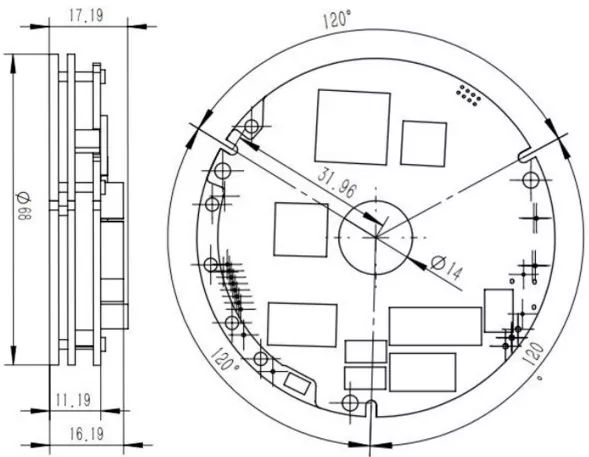

SEA C68 có đường kính ngoài 68mm và kết cấu rỗng. Sản phẩm được chia thành ba lớp. Lớp dưới cùng chứa mô-đun nguồn, chứa các bộ phận nguồn; lớp giữa chứa mô-đun ổ đĩa; và lớp trên cùng chứa các mô-đun điều khiển và giao tiếp, cùng với các giao diện khác nhau.
|
Thông số |
Tổ chức |
1/100 |
3/100 |
6/100 |
10/100 |
15/100 |
25/100 |
50/100 |
70/100 |
80/80 |
|
Điện áp cung cấp tối thiểu |
VDC |
11 |
||||||||
|
Điện áp cung cấp định mức |
VDC |
85 |
65 |
|||||||
|
Điện áp cung cấp tối đa |
VDC |
95 |
75 |
|||||||
|
Sản lượng điện liên tục tối đa |
W |
80 |
235 |
470 |
800 |
1125 |
2000 |
4000 |
5600 |
50000 |
|
Hiệu suất (công suất định mức) |
% |
95 |
||||||||
|
Điện áp đầu ra tối đa |
V |
Lên tới 96% điện áp liên kết DC |
||||||||
|
Dòng điện một chiều định mức |
A |
1 |
3 |
6 |
10 |
15 |
25 |
50 |
70 |
80 |
|
Dòng điện liên tục hiệu quả (Ic) |
A |
0.7 |
2.1 |
4.2 |
7.1 |
10 |
17.7 |
35.3 |
49.5 |
56.5 |
|
Đỉnh hiện tại(2*ic) |
A |
1.4 |
4.2 |
8.4 |
14.2 |
20 |
35.4 |
— |
— |
— |
SEA C68 có dòng điện định mức bus là 1-80A, dòng điện hiệu dụng liên tục là 0,7-56,5A và công suất đầu ra liên tục tối đa là 5600W. BOM của SEA C68 giống hệt với SEA 1-80A. Về các loại phản hồi của bộ mã hóa, SEA C68 hỗ trợ phản hồi từ bộ mã hóa tuyệt đối, bộ mã hóa gia tăng, cảm biến hiệu ứng Hall, tín hiệu analog và bộ phân giải. Giống như SEA 1-80A, SEA C68 cũng hỗ trợ phản hồi kép tăng dần + tuyệt đối hoặc trình phân giải + phản hồi kép tuyệt đối.
Giống như tất cả các bộ điều khiển servo DC có độ chính xác cao dòng SEA MOTION, SEA C68 có thể được áp dụng cho hầu hết các lĩnh vực sản xuất cao cấp. Nó có thiết kế hình xuyến rỗng, dòng điện bus tối đa là 80A và công suất đầu ra liên tục tối đa là 5600W. SEA C68 hỗ trợ nhiều phản hồi bộ mã hóa khác nhau, có giao diện IO và STO, đồng thời hỗ trợ nhiệt độ môi trường xung quanh thấp tới -45°C.
Nó có thiết kế hình xuyến rỗng, kích thước nhỏ, công suất cao và hỗ trợ hầu hết các phản hồi của bộ mã hóa, bao gồm cả phản hồi kép.
Sản phẩm này có băng thông cao và độ tuyến tính, là những thông số cốt lõi để đánh giá hiệu suất của sản phẩm ổ đĩa.
1. Động cơ servo tích hợp hiệu suất cao;
2. Mô-đun khớp hiệu suất cao

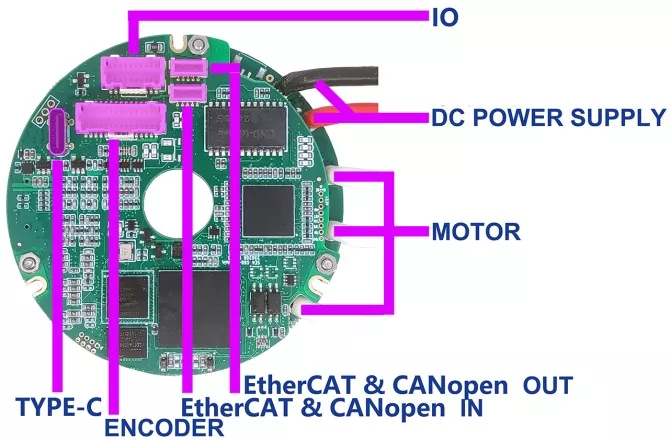

Định nghĩa giao diện của SEA C68
