Làm thế nào Bộ mã hóa quang điện một vòng tuyệt đối có thể mang lại phản hồi chính xác trong các hệ thống chuyển động nhỏ gọn

Tĩnh Nhạcphát triển các thành phần điều khiển chuyển động chính xác cho các ứng dụng tự động hóa đòi hỏi khắt khe vàBộ mã hóa quang điện một lượt tuyệt đốiđược thiết kế cho các hệ thống nhỏ gọn yêu cầu phản hồi vị trí góc đáng tin cậy. Với kích thước thu nhỏ, độ phân giải 17 bit, cấu trúc trục rỗng, giao tiếp RS485 và tốc độ lên tới 20.000 vòng/phút, bộ mã hóa này phù hợp với chế tạo robot, động cơ thu nhỏ, thiết bị y tế và tự động hóa chính xác.

Bộ mã hóa quang điện một vòng tuyệt đối là một thiết bị phản hồi quay chính xác xác định vị trí trục trong một vòng quay hoàn chỉnh. Không giống như bộ mã hóa gia tăng thông thường dựa vào việc đếm xung, bộ mã hóa tuyệt đối cung cấp giá trị vị trí xác định tương ứng với góc trục. Nguyên lý cảm biến quang điện sử dụng tính năng phát hiện quang học để đạt được phép đo vị trí có độ phân giải cao mà không cần tiếp xúc vật lý giữa các bộ phận cảm biến. Đối với các hệ thống chuyển động nhỏ gọn, sự kết hợp giữa độ phân giải 17 bit, phạm vi đường kính ngoài thu nhỏ 8–26 mm, cấu trúc trục rỗng, đầu ra RS485 và tốc độ tối đa cho phép là 20.000 vòng/phút khiến loại bộ mã hóa này phù hợp với các ứng dụng trong đó không gian, tốc độ và hiệu suất định vị phải được cân bằng.

Mục lục

1. Bộ mã hóa quang điện một vòng tuyệt đối là gì?
2. Bộ mã hóa quang điện hoạt động như thế nào?
3. Các tính năng chính là gì?
4. Thông số kỹ thuật chính là gì?
5. Bộ mã hóa này được sử dụng ở đâu?
6. Các kỹ sư nên chọn bộ mã hóa phù hợp như thế nào?
7. Những gì cần được xem xét trong quá trình cài đặt?
8. Câu hỏi thường gặp
9. Phần kết luận

Bộ mã hóa quang điện một vòng tuyệt đối là gì?

Bộ mã hóa quang điện một vòng tuyệt đối là một cảm biến vị trí quay được thiết kế để xác định vị trí góc chính xác của trục quay trong phạm vi 360 độ. Mỗi vị trí góc tương ứng với một giá trị vị trí số duy nhất, cho phép hệ thống điều khiển xác định trực tiếp vị trí trục.

Thuật ngữ "một vòng" có nghĩa là bộ mã hóa đo vị trí góc trong một vòng quay thay vì liên tục theo dõi nhiều vòng quay. Điều này làm cho nó phù hợp với các cơ cấu quay trong đó yêu cầu chính là định vị chính xác một vòng quay.

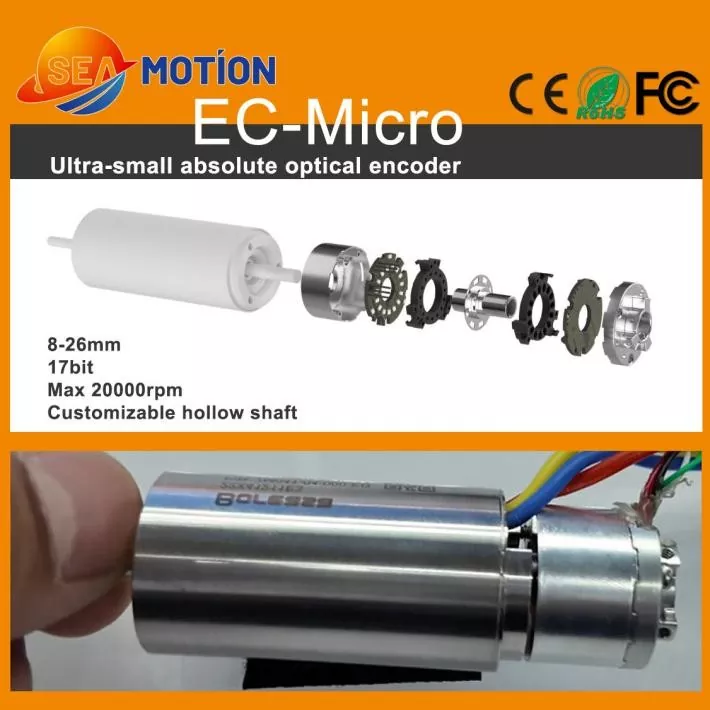

"Quang điện" mô tả công nghệ cảm biến. Bộ mã hóa thường sử dụng nguồn sáng, đĩa quang được mã hóa và các thành phần phát hiện quang điện để chuyển chuyển động quay của trục thành tín hiệu điện. Do quá trình cảm biến không tiếp xúc nên công nghệ quang học có thể cung cấp phản hồi ổn định đồng thời tránh tiếp xúc cơ học giữa các bộ phận cảm biến.

Việc xây dựng thu nhỏ đặc biệt quan trọng đối với các thiết bị tự động hóa hiện đại. Với đường kính ngoài sẵn có từ khoảng 8 mm đến 26 mm, bộ mã hóa nhỏ gọn có thể được tích hợp vào các động cơ và cơ cấu nhỏ có không gian lắp đặt hạn chế.

Để biết thêm thông tin về công nghệ phản hồi quang học, các kỹ sư cũng có thể khám phá các giải pháp bộ mã hóa quang điện khi so sánh các công nghệ cảm biến quay khác nhau.

Bộ mã hóa quang điện hoạt động như thế nào?

Nguyên lý hoạt động của bộ mã hóa quang điện tuyệt đối bao gồm một số quy trình phối hợp:

1. Xoay trục:Trục mã hóa quay cùng với động cơ hoặc hệ thống truyền động cơ khí.
2. Mã hóa quang học:Một đĩa được mã hóa chính xác quay cùng với trục và tạo ra các mẫu quang học thay đổi.
3. Phát hiện ánh sáng:Cảm biến quang điện phát hiện những thay đổi quang học do đĩa quay tạo ra.
4. Xử lý tín hiệu:Các mạch điện tử bên trong xử lý các tín hiệu được phát hiện thành thông tin vị trí.
5. Đầu ra kỹ thuật số:Bộ mã hóa truyền dữ liệu vị trí đến bộ điều khiển chuyển động thông qua giao diện truyền thông được chỉ định.

Quá trình này cho phép bộ điều khiển thu được giá trị vị trí góc thay vì chỉ dựa vào các xung chuyển động tích lũy. Kết quả là, phản hồi vị trí tuyệt đối có thể có giá trị trong các ứng dụng chuyển động chính xác trong đó vị trí trục hiện tại cần được xác định chính xác.

Các tính năng chính là gì?

Kích thước thu nhỏ cho thiết bị có không gian hạn chế

Các cơ chế tự động hóa nhỏ gọn thường có không gian lắp đặt rất hạn chế. Phạm vi đường kính ngoài 8–26 mm của bộ mã hóa cho phép các nhà thiết kế tích hợp phản hồi vị trí vào các động cơ thu nhỏ, khớp robot, dụng cụ y tế và các cơ chế được bố trí dày đặc khác.

Độ phân giải 17-bit

Bộ mã hóa cung cấp độ phân giải 17 bit, cho phép hệ thống điều khiển phân biệt những thay đổi nhỏ ở vị trí góc. Độ phân giải cao đặc biệt hữu ích trong các ứng dụng liên quan đến định vị chính xác, chuyển động robot tinh vi và cơ chế servo nhỏ gọn.

Tuy nhiên, không nên nhầm lẫn độ phân giải của bộ mã hóa với độ chính xác của toàn bộ hệ thống. Dung sai cơ học, căn chỉnh trục, độ rung, hiệu suất của bộ điều khiển, đặc tính động cơ và điều kiện lắp đặt đều có thể ảnh hưởng đến kết quả định vị cuối cùng.

Khả năng tốc độ cao

Động cơ thu nhỏ có thể hoạt động ở tốc độ quay cao, đặc biệt là trong các bộ truyền động nhỏ gọn và thiết bị chính xác. Tốc độ tối đa cho phép được chỉ định lên tới 20.000 vòng/phút giúp bộ mã hóa phù hợp với các ứng dụng tốc độ cao đã chọn khi động cơ và hệ thống cơ khí hoàn chỉnh được thiết kế phù hợp.

Cấu trúc trục rỗng

Thiết kế trục rỗng có thể đơn giản hóa việc tích hợp xung quanh trục động cơ thu nhỏ. Nó cũng có thể giúp giảm không gian cần thiết cho khớp nối cơ học so với các cách bố trí trục đặc thông thường nhất định.

Truyền thông kỹ thuật số RS485

Bộ mã hóa sử dụng giao diện đầu ra RS485 và hỗ trợ tốc độ truyền được chỉ định là 2,5 Mbps. Điều này cung cấp giải pháp truyền thông kỹ thuật số để truyền thông tin vị trí giữa bộ mã hóa và thiết bị điện tử điều khiển tương thích.

Cảm biến quang học

Cảm biến quang điện cung cấp một phương pháp phát hiện vị trí không tiếp xúc. Nó có thể đặc biệt hữu ích trong các ứng dụng mà các nhà thiết kế thích phản hồi quang học hơn là công nghệ cảm biến từ tính.

Thông số kỹ thuật chính là gì?

Việc hiểu rõ các thông số kỹ thuật là điều cần thiết khi tích hợp bộ mã hóa vào máy mới. Bảng sau đây tóm tắt các thông số kỹ thuật chính liên quan đến cấu hình bộ mã hóa thu nhỏ.

Cấu hình được công bố cũng chỉ định vít lắp M2, giao diện hàn PCB năm chân, độ dịch chuyển trục hướng tâm là ± 0,1 mm và độ dịch chuyển dọc trục là ± 0,1 mm. Các thông số này cần được xem xét trong quá trình tích hợp cơ và điện.

Bộ mã hóa này được sử dụng ở đâu?

Động cơ thu nhỏ

Động cơ nhỏ gọn sử dụng trong các thiết bị chính xác thường cần các bộ phận phản hồi chiếm rất ít không gian. Bộ mã hóa tuyệt đối thu nhỏ có thể cung cấp thông tin vị trí có độ phân giải cao mà không làm tăng đáng kể kích thước lắp ráp động cơ tổng thể.

Bàn tay khéo léo của robot

Bàn tay robot yêu cầu nhiều bộ truyền động nhỏ gọn để điều khiển ngón tay và khớp. Phản hồi vị trí rất quan trọng để điều phối các chuyển động này, trong khi dấu chân bộ mã hóa nhỏ giúp các nhà thiết kế duy trì kiến ​​trúc bộ truyền động nhỏ gọn.

Động cơ không lõi

Động cơ không lõi được sử dụng trong các ứng dụng quan trọng là quán tính thấp và phản ứng động nhanh. Việc kết hợp các động cơ như vậy với bộ mã hóa có độ phân giải cao có thể cung cấp phản hồi cần thiết để điều khiển chuyển động chính xác.

Thiết bị y tế

Thiết bị y tế chính xác có thể chứa động cơ thu nhỏ và cơ chế định vị. Bộ mã hóa quang học nhỏ gọn có thể được xem xét cho các ứng dụng yêu cầu phản hồi quay chính xác, miễn là sản phẩm hoàn chỉnh đáp ứng các yêu cầu quy định và thiết kế thiết bị y tế có liên quan.

Tự động hóa công nghiệp

Máy móc tự động, mô-đun định vị chính xác, hệ thống robot và cơ cấu servo nhỏ gọn đều có thể yêu cầu phản hồi góc đáng tin cậy. Độ phân giải, giao diện truyền thông và cấu trúc nhỏ gọn của bộ mã hóa giúp nó phù hợp với nhiều ứng dụng tự động hóa khác nhau.

• Động cơ servo thu nhỏ
• Khớp robot chính xác
• Bàn tay robot khéo léo
• Cụm động cơ không lõi
• Mô-đun định vị nhỏ gọn
• Cơ chế chuyển động y tế
• Thiết bị tự động hóa công nghiệp
• Thiết bị truyền động thu nhỏ tốc độ cao

Các kỹ sư nên chọn bộ mã hóa phù hợp như thế nào?

Việc chọn bộ mã hóa không chỉ đơn thuần là so sánh độ phân giải. Các kỹ sư nên đánh giá toàn bộ hệ thống chuyển động trước khi hoàn thiện một mô hình.

1. Kiểm tra không gian có sẵn:Xác nhận đường kính, chiều cao, vị trí lắp đặt và khoảng trống xung quanh của bộ mã hóa.
2. Phù hợp với trục:Xác minh đường kính trục, yêu cầu về trục rỗng, phương pháp khớp nối và chuyển vị hướng tâm và trục cho phép.
3. Đánh giá độ phân giải:Xác định xem độ phân giải 17 bit có đáp ứng được hiệu suất điều khiển và định vị cần thiết hay không.
4. Xác nhận tốc độ quay:So sánh tốc độ hoạt động tối đa của ứng dụng với tốc độ cho phép của bộ mã hóa.
5. Xác minh thông tin liên lạc:Đảm bảo rằng giao diện RS485 và tốc độ truyền thông tương thích với bộ điều khiển.
6. Kiểm tra yêu cầu về năng lượng:Xác nhận yêu cầu cung cấp 5V ±5% và mức tiêu thụ hiện tại.
7. Xem xét điều kiện môi trường:Xem xét nhiệt độ vận hành, yêu cầu bảo vệ, độ rung, bụi và các yếu tố môi trường khác.
8. Xem xét tùy chỉnh:Các dự án OEM có thể yêu cầu các cấu hình trục, kích thước, cáp, giao diện hoặc giải pháp lắp đặt khác nhau.

Đối với các hệ thống chuyển động phức tạp, nên đánh giá bộ mã hóa cùng với động cơ, bộ truyền động, bộ điều khiển, hộp số cơ khí và thuật toán phản hồi. Phương pháp tiếp cận cấp hệ thống này có thể giúp đảm bảo rằng bộ mã hóa đã chọn hoạt động như mong đợi sau khi tích hợp.

Những gì cần được xem xét trong quá trình cài đặt?

Việc cài đặt đúng cách là điều cần thiết để có được phản hồi bộ mã hóa ổn định. Ngay cả cảm biến có độ phân giải cao cũng có thể không mang lại hiệu suất hệ thống như mong đợi nếu việc lắp đặt cơ học gây ra hiện tượng lệch hoặc rung quá mức.

• Duy trì sự liên kết trục chính xác trong quá trình lắp ráp.
• Tránh tải hướng tâm hoặc hướng trục quá mức lên trục bộ mã hóa.
• Thực hiện theo các kích thước lắp đặt và yêu cầu vít được chỉ định.
• Giữ khu vực cảm biến quang học được bảo vệ khỏi sự nhiễm bẩn không phù hợp.
• Xác nhận nguồn điện trước khi kết nối giao diện truyền thông.
• Kiểm tra cài đặt giao tiếp của bộ điều khiển và dây RS485.
• Kiểm tra bộ mã hóa ở tốc độ thấp trước khi chuyển sang phạm vi hoạt động tối đa.
• Xác nhận độ chính xác của vị trí và độ lặp lại dưới tải vận hành thực tế.

Đối với thiết bị OEM, việc kiểm tra lý tưởng nhất phải bao gồm toàn bộ chu trình vận hành, bao gồm tăng tốc, giảm tốc, quay liên tục, định vị và các điều kiện dừng khẩn cấp nếu có.

Câu hỏi thường gặp

Một lượt có nghĩa là gì trong một bộ mã hóa tuyệt đối?

Một vòng quay có nghĩa là bộ mã hóa xác định vị trí góc của trục trong một vòng quay 360 độ hoàn chỉnh. Nó được thiết kế cho các ứng dụng trong đó yêu cầu phản hồi chính là vị trí góc chính xác trong một vòng quay.

Độ phân giải của Bộ mã hóa quang điện một vòng tuyệt đối là gì?

Cấu hình bộ mã hóa được tham chiếu cung cấp độ phân giải 17 bit. Độ chính xác định vị thực tế của hệ thống hoàn chỉnh cũng sẽ phụ thuộc vào độ chính xác cơ học, độ thẳng trục, đặc tính động cơ, hiệu suất của bộ điều khiển và điều kiện lắp đặt.

Tốc độ quay tối đa là bao nhiêu?

Tốc độ tối đa cho phép được chỉ định lên tới 20.000 vòng/phút. Các kỹ sư nên xác nhận cấu hình tốc độ cần thiết và điều kiện vận hành cho cụm động cơ và bộ mã hóa hoàn chỉnh trước khi thực hiện.

Bộ mã hóa có sử dụng giao diện RS485 không?

Đúng. Giao diện đầu ra được chỉ định là RS485, với tốc độ truyền được liệt kê là 2,5 Mbps. Khả năng tương thích của bộ điều khiển phải được xác nhận trước khi tích hợp.

Bộ mã hóa này có phù hợp với động cơ thu nhỏ không?

Đúng. Phạm vi đường kính ngoài nhỏ gọn, cấu hình trục rỗng, độ phân giải 17 bit và khả năng tốc độ cao làm cho nó phù hợp với các ứng dụng động cơ thu nhỏ và bộ truyền động nhỏ gọn được chọn.

Phạm vi nhiệt độ hoạt động được chỉ định?

Phạm vi nhiệt độ hoạt động được liệt kê là -20°C đến 85°C. Ứng dụng cuối cùng phải được đánh giá về điều kiện nhiệt thực tế, đặc biệt khi bộ mã hóa được lắp đặt bên trong vỏ động cơ hoặc thiết bị kèm theo.

Bộ mã hóa có thể được tùy chỉnh cho các ứng dụng OEM không?

Tùy chỉnh có thể được xem xét theo yêu cầu của dự án. Các kỹ sư nên cung cấp các chi tiết như kích thước trục, không gian lắp đặt sẵn có, yêu cầu liên lạc, thông số kỹ thuật của động cơ, tốc độ vận hành và điều kiện môi trường khi thảo luận về giải pháp OEM.

Phần kết luận

MỘTBộ mã hóa quang điện một lượt tuyệt đốicó thể cung cấp phản hồi góc kỹ thuật số chính xác trong khi vẫn duy trì dấu chân cơ học nhỏ gọn. Với độ phân giải 17 bit, giao tiếp RS485, phạm vi đường kính thu nhỏ 8–26 mm, kết cấu trục rỗng và tốc độ tối đa cho phép là 20.000 vòng/phút, loại bộ mã hóa này có thể đáp ứng yêu cầu phản hồi của nhiều hệ thống điều khiển chuyển động thu nhỏ. Từ bàn tay robot khéo léo và động cơ không lõi cho đến cơ chế y tế và thiết bị tự động hóa công nghiệp, việc lựa chọn bộ mã hóa phù hợp có thể giúp tạo ra kiến ​​trúc chuyển động chính xác hơn và tiết kiệm không gian hơn.

Nếu bạn đang phát triển một hệ thống servo thu nhỏ, bộ truyền động robot, động cơ chính xác hoặc mô-đun định vị tự động và cần trợ giúp để chọn cấu hình bộ mã hóa thích hợp,liên hệ với chúng tôihôm nay để biết thông số kỹ thuật, hỗ trợ ứng dụng, tùy chọn tùy chỉnh và báo giá OEM từ Jingyue.
