Vì tự động hóa công nghiệp đòi hỏi độ chính xác cao hơn, thời gian chu kỳ nhanh hơn và điều khiển chuyển động đáng tin cậy hơn,CHUYỂN ĐỘNG BIỂNcung cấp nâng caođộng cơ truyền động tuyến tínhgiải pháp được thiết kế cho các ứng dụng đòi hỏi độ chính xác cao. Bằng cách chuyển đổi năng lượng điện trực tiếp thành chuyển động tuyến tính, những động cơ này loại bỏ sự cần thiết của các bộ phận truyền động cơ học thông thường trong đường truyền động, giúp các nhà sản xuất thiết bị cải thiện hiệu suất định vị, giảm các lỗi liên quan đến phản ứng ngược và tối ưu hóa hiệu quả sản xuất.
Tóm tắt bài viết:Động cơ truyền động tuyến tính cung cấp chuyển động tuyến tính trực tiếp, có kiểm soát cho thiết bị tự động và sản xuất chính xác. Hướng dẫn này giải thích cách thức hoạt động của công nghệ, so sánh thiết kế lõi sắt và không có sắt, xem xét các thông số hiệu suất quan trọng và khám phá các ứng dụng trong sản xuất chất bán dẫn, gia công CNC, sản xuất năng lượng mới và kiểm tra công nghiệp. Nó cũng phác thảo các tiêu chí lựa chọn thực tế để giúp các kỹ sư và nhóm mua hàng xác định giải pháp phù hợp.
Động cơ truyền động tuyến tính là một thiết bị truyền động điện từ tạo ra chuyển động theo đường thẳng một cách trực tiếp, thay vì tạo ra chuyển động quay phải được chuyển đổi thông qua cơ cấu vít bi, dây đai hoặc bánh răng. Nó được sử dụng rộng rãi trong các ứng dụng đòi hỏi phải định vị chính xác, tăng tốc nhanh, chuyển động trơn tru và vận hành lặp lại.
Trong cơ cấu dẫn động trực tiếp điển hình, một bộ phận chuyển động điện từ tương tác với một đường ray nam châm vĩnh cửu để tạo ra lực đẩy. Khi được tích hợp với bộ truyền động servo phù hợp, thiết bị phản hồi vị trí và dẫn hướng tuyến tính, động cơ sẽ trở thành một phần của trục chuyển động được điều khiển.
Không giống như các hệ thống truyền động bằng trục vít thông thường, thiết kế truyền động trực tiếp sẽ loại bỏ phản ứng ngược của bộ truyền động cơ học khỏi đường truyền động. Điều này làm cho nó đặc biệt hấp dẫn đối với các ứng dụng yêu cầu thay đổi hướng thường xuyên, định vị tốc độ cao và độ chính xác chuyển động nhất quán.
CHUYỂN ĐỘNG BIỂN cung cấp một số cấu hình động cơ tuyến tính, bao gồm dòng lõi sắt từ phẳng SMJ, dòng lõi sắt từ tính trung gian SMUC, dòng lõi sắt từ hai bên SMU-H và dòng không sắt từ tính song phương SMU. Cấu hình SMJE nửa kín và SMJD kín hoàn toàn cũng có sẵn cho các yêu cầu dành riêng cho ứng dụng.
Để biết thêm thông tin về sản phẩm, hãy truy cập trang sản phẩm động cơ truyền động tuyến tính SEA MOTION.
Nguyên lý làm việc của động cơ truyền động tuyến tính dựa trên lực điện từ. Bộ điều khiển servo tương thích cung cấp dòng điện được điều khiển cho cuộn dây động cơ. Từ trường sinh ra tương tác với các nam châm vĩnh cửu dọc theo rãnh động cơ, tạo ra lực đẩy tuyến tính.
Bộ điều khiển điều chỉnh các lệnh dòng điện và chuyển động theo vị trí, tốc độ và gia tốc cần thiết. Khi tích hợp thiết bị phản hồi, hệ thống điều khiển có thể liên tục so sánh chuyển động thực tế với vị trí mục tiêu và điều chỉnh độ lệch.
Một hệ thống chuyển động tuyến tính điển hình bao gồm các thành phần sau:
Bởi vì động cơ tạo ra lực đẩy tuyến tính trực tiếp nên nó tránh được các lỗi bước, phản ứng ngược và sự tuân thủ truyền động có thể ảnh hưởng đến các cơ cấu truyền động bằng vít hoặc đai. Tuy nhiên, độ chính xác tổng thể vẫn phụ thuộc vào bộ mã hóa, điều chỉnh servo, chất lượng dẫn hướng, độ ổn định nhiệt, độ chính xác lắp đặt và cấu trúc máy.
Truyền động trực tiếp giúp loại bỏ phản ứng ngược của bộ truyền động cơ học, giúp dễ dàng đạt được vị trí nhất quán và khả năng lặp lại. Điều này có giá trị cho việc cắt chính xác, đặt linh kiện điện tử, kiểm tra quang học và lắp ráp tự động.
Động cơ tuyến tính có thể phản ứng nhanh chóng với những thay đổi trong lệnh chuyển động. Trong các cấu hình phù hợp, điều này cho phép thời gian truyền ngắn hơn, chuyển động tịnh tiến nhanh hơn và cải thiện năng suất trong thiết bị sản xuất chu trình cao.
Việc tháo vít, dây đai hoặc hộp số khỏi đường truyền động sẽ giúp giảm độ mài mòn liên quan đến các bộ phận đó. Do đó, yêu cầu bảo trì có thể giảm, mặc dù thanh dẫn hướng, vòng bi, thiết bị làm mát và các thành phần hệ thống khác vẫn cần được bảo dưỡng thích hợp.
Với phản hồi và điều chỉnh phù hợp, động cơ truyền động tuyến tính có thể cung cấp chuyển động ổn định trong các chu kỳ vận hành lặp đi lặp lại. Điều này giúp nhà sản xuất duy trì các điều kiện xử lý nhất quán trong quá trình kiểm tra độ chính xác, liên kết, phân phối và gia công.
Động cơ tuyến tính có thể hỗ trợ định vị hành trình ngắn, chuyển động hành trình dài và sắp xếp nhiều trục đồng bộ. Sự phù hợp của chúng phụ thuộc vào lực đẩy cần thiết, chiều dài đường ray, không gian lắp đặt, thiết kế nhiệt và kiến trúc điều khiển.
Các cấu trúc động cơ tuyến tính khác nhau giải quyết các ưu tiên kỹ thuật khác nhau. Việc lựa chọn giữa thiết kế lõi sắt và không có sắt phải dựa trên yêu cầu về lực đẩy của ứng dụng, khả năng chịu lực gợn sóng, lực hút từ, đặc tính nhiệt và không gian lắp đặt sẵn có.
| Thiết kế động cơ | Đặc điểm chính | Ứng dụng tiềm năng | Cân nhắc lựa chọn |
|---|---|---|---|
| Lõi sắt từ phẳng | Cấu trúc từ tính nhỏ gọn và lực đẩy cao | Thiết bị CNC và tự động hóa công nghiệp | Đánh giá gợn sóng lực và lực hút từ |
| Lõi sắt từ trung gian | Sự sắp xếp từ tính và cơ học thay thế | Trục chuyển động chính xác chuyên dụng | Kiểm tra hình dạng lắp và lực đẩy cần thiết |
| Lõi sắt từ tính song phương | Bố trí từ tính hai mặt | Định vị công nghiệp năng động cao | Đánh giá sự tích hợp cấu trúc và lực từ |
| Không có từ tính song phương | Không có lõi sắt trong cụm cuộn dây chuyển động | Kiểm tra độ chính xác, lắp ráp điện tử và các ứng dụng gợn sóng lực thấp | Xác nhận lực đẩy liên tục và giới hạn nhiệt |

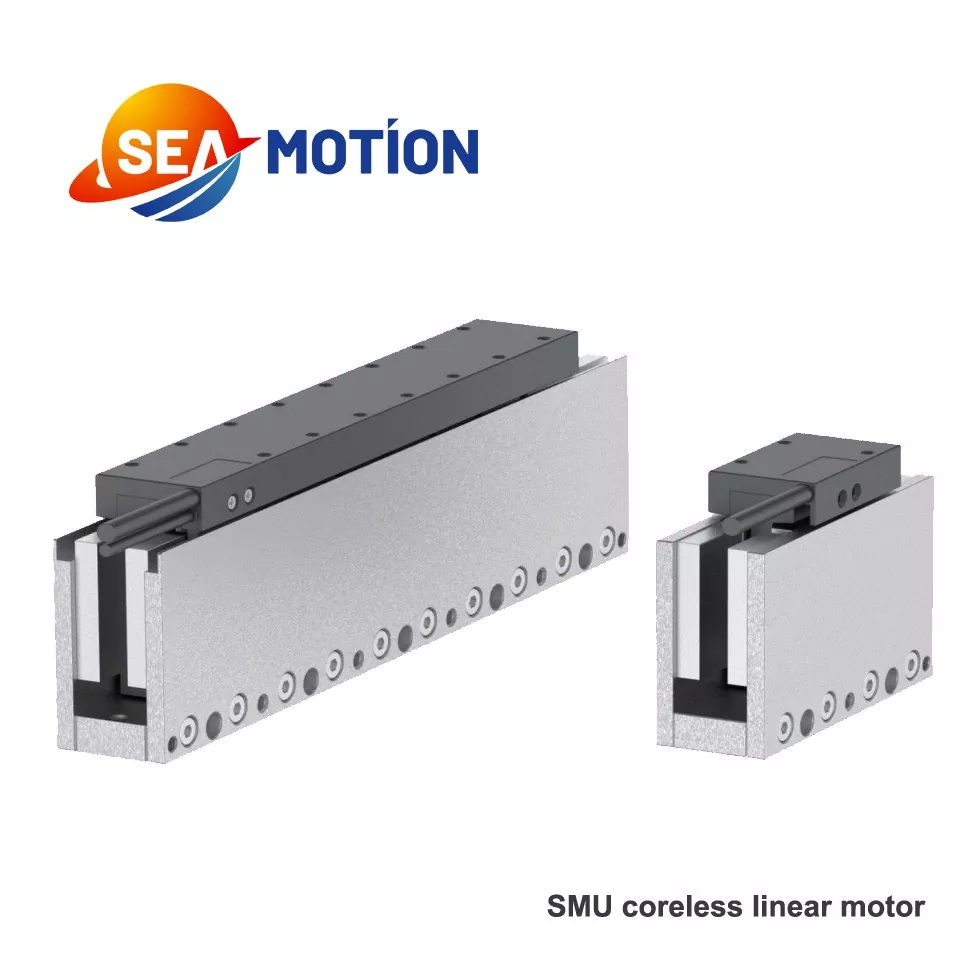

Dòng SMU của SEA MOTION cung cấp tùy chọn không cần bàn ủi cho các ứng dụng trong đó chuyển động trơn tru và lực hút từ tính thấp là những cân nhắc thiết kế quan trọng. Các dòng SMJ, SMUC và SMU-H cung cấp các lựa chọn thay thế lõi sắt cho các yêu cầu kết hợp lực đẩy, kích thước và tích hợp khác.
Đặc điểm thiết kế khác nhau tùy theo mô hình. Các kỹ sư nên xem xét các đường cong tốc độ lực, bản vẽ kích thước và giới hạn vận hành có liên quan trước khi hoàn tất việc lựa chọn động cơ.
Việc chọn một động cơ truyền động tuyến tính đòi hỏi nhiều hơn là việc so sánh tốc độ tối đa hoặc lực đẩy cực đại. Động cơ phải đáp ứng cả nhu cầu tăng tốc trong thời gian ngắn và nhu cầu liên tục của chu trình sản xuất.
Bảng sau đây tóm tắt các thông số kỹ thuật tiêu biểu được công bố cho dòng động cơ truyền động tuyến tính không sắt SEA MOTION SMU21.
| tham số | SMU21-78 | SMU21-138 | SMU21-198 | SMU21-258 |
|---|---|---|---|---|
| Lực đẩy cực đại | 105 N | 210 N | 315 N | 420 N |
| Lực đẩy liên tục | 30 N | 60 N | 90 N | 120 N |
| Chiều dài cuộn dây | 78mm | 138mm | 198mm | 258mm |
| Công suất liên tục tối đa | 49 W | 100 W | 145 W | 195 W |
| Sân từ | 30mm | 30mm | 30mm | 30mm |
Quan trọng:Bảng tóm tắt các giá trị ở cấp độ mô hình từ thông số kỹ thuật của loạt sản phẩm đã được công bố. Tốc độ tối đa, dòng điện, cấu hình cuộn dây và các đặc tính điện khác thay đổi tùy theo kiểu máy và tùy chọn cuộn dây. Tham khảo bảng dữ liệu đầy đủ của nhà sản xuất trước khi đưa ra quyết định kỹ thuật.
Khi xem lại bảng thông số kỹ thuật, hãy ưu tiên các tham số sau:
Để so sánh đáng tin cậy nhất, hãy đánh giá tải dự kiến, đặc tính gia tốc, chu kỳ làm việc và điều kiện nhiệt thay vì chọn động cơ dựa trên thông số kỹ thuật tiêu đề duy nhất.
Sự kết hợp giữa truyền động trực tiếp, phản hồi động và điều khiển định vị giúp động cơ truyền động tuyến tính phù hợp với nhiều ứng dụng công nghiệp.
Xử lý tấm bán dẫn, căn chỉnh chính xác, các giai đoạn kiểm tra và xử lý bảng hiển thị có thể yêu cầu chuyển động lặp lại với sai số định vị tối thiểu. Động cơ tuyến tính giúp các nhà thiết kế thiết bị xây dựng các trục chuyển động nhạy bén cho các quy trình đòi hỏi khắt khe này.
Các trung tâm gia công tốc độ cao, hệ thống cắt laser và thiết bị khắc chính xác có thể được hưởng lợi từ việc tăng tốc nhanh và loại bỏ phản ứng ngược truyền động vít. Độ cứng của máy, lực cắt và kiểm soát nhiệt vẫn quan trọng đối với độ chính xác gia công cuối cùng.
Việc xử lý, xếp chồng, căn chỉnh thành phần và kiểm tra tế bào quang điện thường liên quan đến các chuyển động tốc độ cao lặp đi lặp lại. Một động cơ có kích thước phù hợp có thể giúp phối hợp các hoạt động này trong khi vẫn duy trì vị trí nhất quán.
Sản xuất điện tử sử dụng chuyển động chính xác để đặt linh kiện, phân phối, liên kết, phân loại và kiểm tra trực quan. Trục truyền động trực tiếp có thể hỗ trợ thời gian chu kỳ ngắn và chuyển động được kiểm soát trong các hoạt động lặp đi lặp lại.
Nền tảng hình ảnh, dụng cụ thí nghiệm và thiết bị đo lường khoa học có thể yêu cầu chuyển động trơn tru, có kiểm soát. Động cơ và hệ thống phản hồi thích hợp phải được lựa chọn theo các yêu cầu về tiếng ồn, độ chính xác, độ sạch sẽ, an toàn và chu trình làm việc.
CHUYỂN ĐỘNG BIỂN cũng phát triển thiết bị dựa trên công nghệ động cơ tuyến tính, bao gồm hệ thống kiểm tra và nhận dạng trực quan cũng như cắt laser có độ chính xác cao. Khám phá các giải pháp động cơ tuyến tính để hiểu phạm vi sản phẩm rộng hơn.
Quy trình lựa chọn có cấu trúc giúp giảm thiểu những thay đổi về kỹ thuật và tránh các bộ phận chuyển động có kích thước quá nhỏ hoặc đắt tiền không cần thiết. Trước khi yêu cầu báo giá, hãy xác định các điều kiện hoạt động càng rõ ràng càng tốt.
Cũng rất hữu ích khi yêu cầu nhà cung cấp cung cấp bản vẽ kích thước, đường cong lực-tốc độ, thông số kỹ thuật điện, khả năng tương thích truyền động được khuyến nghị và hỗ trợ kỹ thuật trong quá trình vận hành thử.
Đối với nhóm mua hàng, những cân nhắc bổ sung bao gồm tính nhất quán trong sản xuất, quy trình kiểm tra, năng lực giao hàng, tính sẵn có của phụ tùng thay thế và hỗ trợ sau bán hàng. SEA MOTION báo cáo rằng xưởng sạch đã nâng cấp của họ đã đi vào hoạt động vào đầu năm 2026, giúp tăng năng lực sản xuất và hỗ trợ cải thiện tính nhất quán của sản phẩm cũng như hiệu quả phân phối.
Động cơ servo quay thông thường tạo ra chuyển động quay có thể cần vít bi, dây đai hoặc hộp số để tạo ra chuyển vị tuyến tính. Động cơ truyền động tuyến tính tạo ra lực đẩy theo đường thẳng một cách trực tiếp, loại bỏ sự cần thiết của các bộ phận truyền động cơ học đó trong đường truyền động.
Đúng. Động cơ tuyến tính có thể cung cấp khả năng tăng tốc nhanh và định vị tốc độ cao khi động cơ, bộ truyền động servo, hệ thống phản hồi và cấu trúc cơ khí được khớp chính xác. Hiệu suất đạt được phụ thuộc vào mẫu máy và điều kiện ứng dụng cụ thể.
Động cơ lõi sắt sử dụng lõi sắt trong cụm điện từ và có thể cung cấp lực đẩy cao trong thiết kế nhỏ gọn. Động cơ không có sắt loại bỏ lõi sắt trong cụm cuộn dây chuyển động, điều này có thể làm giảm hiện tượng ăn mòn và lực hút từ. Sự lựa chọn tốt nhất phụ thuộc vào yêu cầu về lực đẩy, độ mượt mà và tích hợp của ứng dụng.
Cơ cấu truyền động trực tiếp giúp loại bỏ sự mài mòn liên quan đến truyền động trục vít hoặc dây đai thông thường. Tuy nhiên, hệ thống chuyển động hoàn chỉnh vẫn có thể yêu cầu bôi trơn dẫn hướng, kiểm tra cáp, vệ sinh, bảo trì hệ thống làm mát và kiểm tra hiệu suất định kỳ.
Tính toán lực cần thiết trong suốt chu kỳ vận hành, bao gồm gia tốc, ma sát, tải trọng bên ngoài và lực xử lý. Sau đó đánh giá chu kỳ làm việc và điều kiện nhiệt. Động cơ được chọn phải đáp ứng các yêu cầu liên tục cũng như yêu cầu về lực đỉnh.
CHUYỂN ĐỘNG BIỂN cung cấp các dòng động cơ tuyến tính SMJ, SMUC, SMU-H và SMU, cùng với cấu hình SMJE nửa kín và SMJD kín hoàn toàn. Tính khả dụng và phù hợp phải được xác nhận với nhà sản xuất theo yêu cầu về hành trình, lực, điều kiện lắp đặt và ứng dụng.
Cung cấp lực đẩy cần thiết, khối lượng chuyển động, chiều dài hành trình, tốc độ tối đa, gia tốc, chu kỳ vận hành, kích thước lắp đặt, nguồn điện, yêu cầu phản hồi và ứng dụng dự kiến. Việc chia sẻ các bản vẽ liên quan hoặc thông số kỹ thuật của thiết bị hiện có cũng có thể giúp nhà cung cấp đề xuất cấu hình phù hợp.
Động cơ truyền động tuyến tính là một lựa chọn có giá trị cho các nhà sản xuất đang tìm kiếm khả năng định vị chính xác, phản ứng động nhanh và giảm sự phụ thuộc vào các bộ phận truyền động cơ học. Ưu điểm của nó có thể đặc biệt quan trọng trong thiết bị bán dẫn, gia công CNC, sản xuất pin, lắp ráp điện tử và kiểm tra tự động. Tuy nhiên, việc thực hiện thành công đòi hỏi phải đánh giá cẩn thận lực đẩy, tốc độ, giới hạn nhiệt, phản hồi và tích hợp cơ học.
CHUYỂN ĐỘNG BIỂN cung cấp nhiều cấu hình động cơ tuyến tính và hỗ trợ kỹ thuật cho các ứng dụng điều khiển chuyển động công nghiệp. Nếu bạn đang đánh giá một thiết kế máy mới hoặc nâng cấp trục chuyển động hiện có, hãy truy cập trang sản phẩm động cơ truyền động tuyến tính để xem lại các tùy chọn có sẵn. Hãy liên hệ với SEA MOTION để thảo luận về yêu cầu vận hành của bạn, so sánh các mẫu phù hợp và nhận thông số kỹ thuật cũng như báo giá của sản phẩm. Để nhận được đề xuất và hỗ trợ phù hợp cho dự án tự động hóa tiếp theo của bạn,liên hệ với chúng tôiHôm nay.
