Làm thế nào Bộ mã hóa quang điện đa vòng tuyệt đối có thể cải thiện khả năng điều khiển chuyển động chính xác

Tĩnh Nhạccung cấp các giải pháp điều khiển chuyển động tiên tiến cho các ứng dụng tự động hóa đòi hỏi khắt khe. cácBộ mã hóa quang điện đa vòng tuyệt đốikết hợp phản hồi quang học có độ phân giải cao, đo vị trí nhiều vòng quay và thiết kế nhỏ gọn để giúp các kỹ sư đạt được vị trí quay chính xác trong thiết bị bị giới hạn về không gian.

Bộ mã hóa quang điện nhiều vòng tuyệt đối là một thiết bị phản hồi chính xác đo cả vị trí góc trong một vòng quay và số vòng quay được hoàn thành bởi một trục quay. Bằng cách kết hợp cảm biến quang học với mã hóa vị trí tuyệt đối, nó hỗ trợ giám sát chuyển động chính xác trong động cơ servo thu nhỏ, tay robot và hệ thống tự động hóa tiên tiến. Dòng EC-Micro được liên kết với chuỗi cung ứng điều khiển chuyển động của Jingyue cung cấp phạm vi đường kính ngoài từ 8–26 mm, độ phân giải 17 bit, giao tiếp RS485 và tốc độ tối đa cho phép là 20.000 vòng/phút. Bài viết này giải thích các nguyên tắc hoạt động, thông số kỹ thuật, ưu điểm ứng dụng và cân nhắc lựa chọn để giúp các kỹ sư xác định bộ mã hóa phù hợp với yêu cầu điều khiển chuyển động của họ.

Mục lục

• Bộ mã hóa quang điện đa vòng tuyệt đối là gì?
• Bộ mã hóa hoạt động như thế nào?
• Thông số kỹ thuật chính
• Ưu điểm chính cho điều khiển chuyển động chính xác
• Ứng dụng công nghiệp và trường hợp sử dụng
• Cách chọn bộ mã hóa phù hợp
• Cân nhắc cài đặt và tích hợp
• Câu hỏi thường gặp
• Kết luận: Tìm giải pháp phản hồi chuyển động phù hợp

Bộ mã hóa quang điện đa vòng tuyệt đối là gì?

Bộ mã hóa quang điện đa vòng tuyệt đối là một cảm biến vị trí quang học được thiết kế để đo góc quay của trục qua nhiều vòng quay. Không giống như bộ mã hóa gia tăng, chủ yếu báo cáo các thay đổi về vị trí thông qua các xung, bộ mã hóa tuyệt đối gán giá trị vị trí kỹ thuật số cho một vị trí góc cụ thể. Mô hình nhiều vòng quay cũng thể hiện số vòng quay đã hoàn thành trong phạm vi đo được hỗ trợ của nó.

Sự kết hợp này làm cho bộ mã hóa đặc biệt hữu ích khi máy phải xác định chính xác vị trí của nó mà không chỉ dựa vào việc đếm chuyển động từ điểm tham chiếu. Bộ điều khiển có thể sử dụng vị trí được báo cáo để hỗ trợ định vị, đồng bộ hóa và điều khiển chuyển động vòng kín.

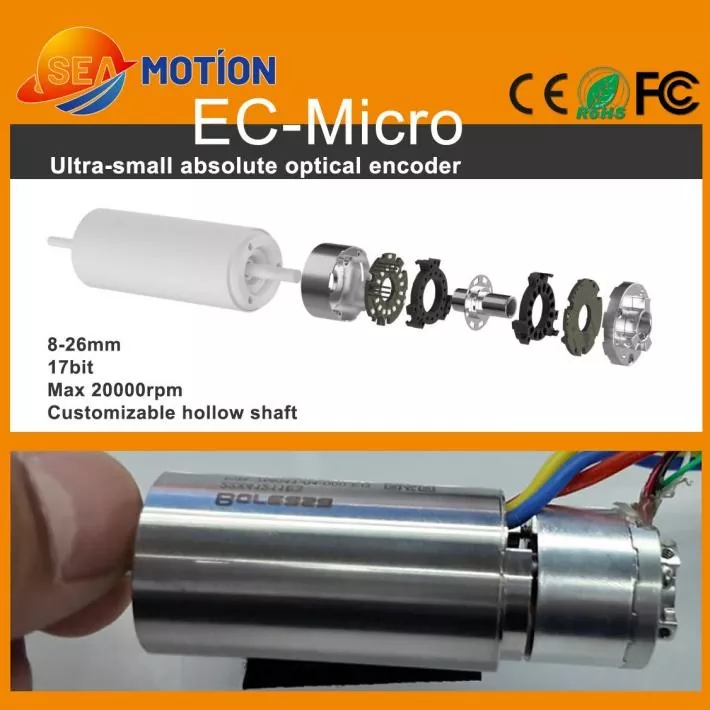

Dòng EC-Micro được thiết kế để lắp đặt nhỏ gọn, nơi các thiết bị phản hồi thông thường có thể chiếm quá nhiều không gian. Hệ số dạng nhỏ và cấu trúc trục rỗng có thể tùy chỉnh giúp các kỹ sư tích hợp phản hồi vị trí vào các động cơ thu nhỏ và các tổ hợp cơ khí được bố trí dày đặc.

Để biết thêm thông tin về sản phẩm, hãy truy cập trang sản phẩm Bộ mã hóa quang điện đa vòng tuyệt đối.

Bộ mã hóa hoạt động như thế nào?

Bộ mã hóa quang điện sử dụng các thành phần quang học để phát hiện những thay đổi ở vị trí tương đối của đĩa mã hóa hoặc mẫu quang học. Khi trục quay, hệ thống cảm biến quang học sẽ đọc mẫu và chuyển đổi thông tin được phát hiện thành tín hiệu điện. Sau đó, các thiết bị điện tử xử lý bên trong sẽ tạo ra dữ liệu vị trí kỹ thuật số cho bộ điều khiển được kết nối.

Trong bộ mã hóa tuyệt đối nhiều lượt, thông tin được báo cáo bao gồm hai yếu tố quan trọng:

• Vị trí rẽ đơn:Xác định vị trí góc của trục trong một vòng quay hoàn chỉnh.
• Vị trí nhiều vòng:Biểu thị số vòng quay tích lũy trong phạm vi đo được chỉ định của bộ mã hóa.

Những giá trị này cho phép bộ điều khiển chuyển động diễn giải vị trí trục trên phạm vi hoạt động rộng hơn. Phương pháp chính xác được sử dụng để giữ lại hoặc khôi phục thông tin lần lượt phụ thuộc vào kiến ​​trúc bên trong của bộ mã hóa và thiết kế sản phẩm. Các kỹ sư nên xác nhận hành vi được chỉ định sau khi mất điện thay vì cho rằng mọi bộ mã hóa nhiều vòng đều hoạt động giống hệt nhau.

Cảm biến quang học cũng có thể mang lại lợi ích trong môi trường nơi nhiễu từ ảnh hưởng đến các công nghệ cảm biến khác. Tuy nhiên, hiệu suất tổng thể vẫn phụ thuộc vào chất lượng lắp đặt, quản lý tiếng ồn điện, căn chỉnh cơ học và các điều kiện hoạt động được chỉ định của bộ mã hóa.

Thông số kỹ thuật chính của dòng EC-Micro

Việc đánh giá các thông số kỹ thuật trước khi mua sắm giúp các kỹ sư xác minh khả năng tương thích cơ học, yêu cầu liên lạc và hiệu suất định vị dự kiến. Các thông số kỹ thuật sau đây được công bố cho bộ mã hóa quang điện đa vòng tuyệt đối thu nhỏ EC-Micro.

Lưu ý đặc điểm kỹ thuật quan trọng:Thông tin sản phẩm được công bố liệt kê các phạm vi nhiều lượt khác nhau cho các cấu hình độ phân giải khác nhau. Xác nhận mô hình được yêu cầu, chi tiết liên lạc, kích thước cơ học và thông số kỹ thuật có độ chính xác áp dụng với nhà cung cấp trước khi hoàn thiện thiết kế.

Ưu điểm chính cho điều khiển chuyển động chính xác

1. Thiết kế nhỏ gọn cho thiết bị có không gian hạn chế

Thu nhỏ là một thách thức lớn trong chế tạo robot hiện đại và máy móc chính xác. Dòng EC-Micro có đường kính ngoài từ 8 mm đến 26 mm, giúp các nhà thiết kế kết hợp phản hồi vị trí vào các cụm động cơ nhỏ gọn. Cấu trúc rỗng của nó cũng có thể hỗ trợ tích hợp cơ học trong đó vẫn phải có trục hoặc lối đi trung tâm, tùy theo cấu hình đã chọn.

2. Phản hồi vị trí có độ phân giải cao

Độ phân giải 17 bit được liệt kê hỗ trợ biểu diễn vị trí góc tốt. Độ phân giải cao hơn có thể giúp bộ điều khiển xác định những thay đổi vị trí nhỏ hơn nhưng nó không tự động đảm bảo độ chính xác tương đương của hệ thống. Độ chính xác của bộ mã hóa, độ lặp lại, khớp nối trục, phản ứng ngược cơ học và hiệu suất của vòng điều khiển cũng phải được xem xét.

3. Đo vị trí nhiều lượt

Phản hồi một vòng xác định vị trí góc trong một vòng quay, trong khi phản hồi nhiều vòng mở rộng phép đo vị trí qua nhiều vòng quay. Điều này rất hữu ích trong các cơ cấu trong đó chuyển động của trục tiếp tục qua một số vòng quay và bộ điều khiển cần cả thông tin về góc và hướng.

4. Vận hành tốc độ cao

Với tốc độ tối đa cho phép được công bố là 20.000 vòng/phút, bộ mã hóa dành cho các ứng dụng yêu cầu phản hồi quay tốc độ cao. Giới hạn vận hành thực tế cũng phải tính đến động cơ, khớp nối, cách bố trí lắp đặt, chu trình truyền thông và khả năng xử lý dữ liệu vị trí của bộ điều khiển.

5. Cảm biến quang học để quản lý nhiễu

Cảm biến quang điện dựa vào phát hiện quang học hơn là đo từ trường. Điều này có thể có lợi trong các hệ thống mà nhiễu từ là mối lo ngại. Tuy nhiên, bộ mã hóa quang học vẫn yêu cầu các biện pháp lắp đặt, nối đất, bảo vệ cơ học và che chắn điện phù hợp.

Ứng dụng công nghiệp và trường hợp sử dụng

Sự kết hợp giữa kích thước thu nhỏ và phản hồi nhiều vòng tuyệt đối làm cho bộ mã hóa này phù hợp với một số ứng dụng điều khiển chuyển động tiên tiến.

Động cơ không lõi và hệ thống servo thu nhỏ

Động cơ không lõi được sử dụng trong các ứng dụng ưu tiên quán tính thấp, kết cấu nhỏ gọn và chuyển động nhạy. Bộ mã hóa thu nhỏ có thể cung cấp phản hồi vị trí trục trong khi vẫn duy trì không gian lắp đặt có giá trị. Các kỹ sư phải khớp giao diện trục của bộ mã hóa, đánh giá tốc độ và các yêu cầu liên lạc với cụm động cơ.

Bàn tay khéo léo của robot

Bàn tay robot chứa nhiều khớp nhỏ gọn phải phối hợp chuyển động của ngón tay và phản ứng với các lệnh thay đổi. Phản hồi vị trí tuyệt đối có thể giúp bộ điều khiển xác định vị trí khớp và cải thiện chuyển động lặp lại. Kết quả cuối cùng phụ thuộc vào kiến ​​trúc cảm biến, cơ học và điều khiển hoàn chỉnh.

Mô-đun ZR và Cơ chế chuyển động nhỏ gọn

Các mô-đun ZR và các cơ cấu chính xác khác thường tích hợp chuyển động quay và chuyển động tuyến tính vào một không gian lắp đặt hạn chế. Một bộ mã hóa nhỏ gọn có thể hỗ trợ phản hồi quay trong động cơ hoặc cụm truyền động, giúp hệ thống điều khiển phối hợp chuyển động theo yêu cầu vận hành của máy.

Các ứng dụng tiềm năng khác

• Thiết bị tự động hóa công nghiệp thu nhỏ.
• Cơ chế định vị chính xác.
• Các khớp nối và bộ truyền động robot nhỏ gọn.
• Cụm động cơ servo DC nhỏ.
• Thiết bị chuyên dụng yêu cầu phản hồi quay nhiều vòng.

Để có cái nhìn rộng hơn về các công nghệ phản hồi hiện có, các kỹ sư cũng có thể khám phá danh mục sản phẩm bộ mã hóa quang điện.

Cách chọn bộ mã hóa phù hợp

Việc chọn bộ mã hóa đòi hỏi nhiều thứ hơn là so sánh độ phân giải hoặc tốc độ tối đa. Quá trình lựa chọn đáng tin cậy bắt đầu từ thiết kế cơ khí và các yêu cầu chức năng của hệ thống điều khiển.

1. Xác định phạm vi đo.Xác định độ phân giải góc cần thiết cho mỗi vòng quay và tổng số vòng quay phải đo.
2. Xác nhận các yêu cầu về độ chính xác.Phân biệt giữa độ phân giải, độ chính xác tuyệt đối, độ lặp lại và sai số vị trí cho phép.
3. Kiểm tra kích thước cơ khí.Xác minh đường kính ngoài, chiều cao tổng thể, đường kính trục, kích thước lỗ rỗng, vít lắp và chuyển vị trục cho phép.
4. Xác minh khả năng tương thích truyền thông.Xác nhận giao diện RS485, giao thức truyền thông được hỗ trợ, tốc độ truyền, định dạng dữ liệu và cấu hình bộ điều khiển.
5. Đánh giá các yêu cầu về điệnKiểm tra điện áp nguồn, mức tiêu thụ dòng điện, thiết kế đầu nối, diện tích PCB và tình trạng nhiễu điện.
6. Xem xét điều kiện hoạt động.Điều chỉnh nhiệt độ vận hành, mức bảo vệ, tốc độ quay và môi trường lắp đặt phù hợp với ứng dụng.
7. Xác nhận hành vi mất điện.Xác định cách mô hình đã chọn xử lý thông tin nhiều lượt trong khi ngắt điện và khởi động lại.

Khi ứng dụng yêu cầu công nghệ đo lường khác, hãy so sánh thiết kế với bộ mã hóa quang điện một vòng tuyệt đối hoặc bộ mã hóa cảm ứng tuyệt đối. Những lựa chọn thay thế này phục vụ các yêu cầu phản hồi khác nhau và cần được đánh giá dựa trên thiết kế hệ thống thực tế.

Cân nhắc cài đặt và tích hợp

Ngay cả bộ mã hóa có độ phân giải cao cũng không thể bù đắp cho việc lắp đặt cơ học kém hoặc bộ điều khiển không tương thích. Quy trình tích hợp có cấu trúc giúp bảo vệ cảm biến và cải thiện tính nhất quán của phản hồi chuyển động.

• Căn chỉnh cơ khí:Giữ trục bộ mã hóa và trục động cơ được căn chỉnh chính xác và nằm trong giới hạn dịch chuyển hướng tâm và hướng trục được chỉ định.
• Gắn chắc chắn:Sử dụng phương pháp lắp được khuyến nghị và tránh dùng lực quá mạnh lên vỏ hoặc kết nối PCB.
• Chất lượng điện năng:Duy trì điện áp cung cấp được chỉ định và áp dụng các phương pháp nối đất và kiểm soát tiếng ồn thích hợp.
• Kiểm tra truyền thông:Xác minh định dạng dữ liệu, tốc độ truyền, thời gian phản hồi và xử lý lỗi phía bộ điều khiển.
• Xác thực vị trí:So sánh vị trí được báo cáo với tham chiếu phù hợp trong quá trình vận hành thử và giữa các điều kiện vận hành đại diện.
• Bảo vệ môi trường:Tính đến xếp hạng bảo vệ IP40 đã công bố và cung cấp lớp bảo vệ vỏ bổ sung nếu ứng dụng yêu cầu.

Đối với thiết kế mới, việc kiểm tra phải bao gồm khởi động, vận hành bình thường, thay đổi hướng, tốc độ dự kiến ​​​​tối đa và phục hồi sau khi mất điện. Những lần kiểm tra này giúp xác định các vấn đề tích hợp trước khi thiết bị được đưa vào sản xuất.

Câu hỏi thường gặp

1. Sự khác biệt chính giữa bộ mã hóa nhiều vòng tuyệt đối và bộ mã hóa gia tăng là gì?

Bộ mã hóa nhiều vòng quay tuyệt đối báo cáo vị trí được mã hóa bao gồm thông tin vị trí góc và vòng quay trong phạm vi được chỉ định. Bộ mã hóa gia tăng báo cáo chuyển động thông qua các thay đổi tín hiệu và thường yêu cầu tham chiếu hoặc chiến lược đếm đáng tin cậy để thiết lập vị trí tuyệt đối. Lựa chọn phù hợp nhất phụ thuộc vào hành vi khởi động của ứng dụng, yêu cầu định vị và thiết kế bộ điều khiển.

2. Bộ mã hóa quang điện đa vòng tuyệt đối EC-Micro hỗ trợ độ phân giải nào?

Thông số kỹ thuật EC-Micro được công bố bao gồm cấu hình độ phân giải 17 bit. Thông tin sản phẩm cũng liệt kê cấu hình 23 bit được liên kết với phạm vi nhiều vòng quay khác nhau. Xác nhận kiểu máy và cấu hình chính xác trước khi mua và hãy nhớ rằng độ phân giải không giống với độ chính xác tuyệt đối.

3. Bộ mã hóa này có thể hoạt động ở tốc độ quay cao không?

Tốc độ tối đa cho phép được công bố là 20.000 vòng/phút. Hiệu suất vận hành thực tế phụ thuộc vào cụm cơ khí, dung sai lắp đặt, giao diện điện và bộ điều khiển. Các kỹ sư nên xác nhận hệ thống hoàn chỉnh trong các điều kiện vận hành dự định.

4. Những ứng dụng nào được hưởng lợi nhiều nhất từ ​​bộ mã hóa quang điện đa vòng thu nhỏ?

Các ứng dụng điển hình bao gồm động cơ không lõi, bàn tay robot khéo léo, mô-đun ZR, hệ thống servo thu nhỏ và thiết bị tự động hóa nhỏ gọn. Các hệ thống này có thể có lợi khi không gian lắp đặt bị hạn chế nhưng phản hồi vị trí quay chính xác vẫn rất cần thiết.

5. Người mua nên xác nhận điều gì trước khi đặt hàng?

Người mua nên xác nhận độ phân giải, phạm vi nhiều vòng quay, giao thức liên lạc, kích thước, khả năng tương thích trục, tốc độ vận hành, điện áp cung cấp, định mức bảo vệ, nhiệt độ vận hành và hiện tượng mất điện. Việc cung cấp mô hình động cơ, bản vẽ lắp đặt và thông số kỹ thuật của bộ điều khiển có thể giúp nhà cung cấp đề xuất cấu hình tương thích.

Kết luận: Tìm giải pháp phản hồi chuyển động phù hợp

Bộ mã hóa quang điện đa vòng tuyệt đối có thể hỗ trợ phản hồi quay chính xác trong các hệ thống điều khiển chuyển động nhỏ gọn, hiệu suất cao. Sự kết hợp giữa cảm biến quang học, đo nhiều vòng, đầu ra có độ phân giải cao và cấu trúc thu nhỏ khiến nó trở thành một lựa chọn phù hợp cho chế tạo robot, động cơ không lõi và thiết bị tự động hóa có không gian hạn chế. Tuy nhiên, việc thực hiện thành công phụ thuộc vào việc lựa chọn cấu hình chính xác và xác nhận hệ thống cơ và điện hoàn chỉnh.

Các giải pháp điều khiển chuyển động của Jingyue được thiết kế để giải quyết các yêu cầu tích hợp khắt khe trên các ứng dụng tự động hóa tiên tiến. Nếu bạn đang đánh giá bộ mã hóa thu nhỏ cho một dự án mới hoặc nâng cấp hệ thống điều khiển chuyển động hiện có, hãy xem lại thông số kỹ thuật của sản phẩm vàliên hệ với chúng tôiđể thảo luận về độ phân giải, kích thước trục, giao diện truyền thông và các yêu cầu tùy chỉnh của bạn. Chia sẻ chi tiết ứng dụng của bạn để giúp xác định giải pháp bộ mã hóa phù hợp cho thiết bị của bạn.
